WeMos NodeMCU 4MB 8MB CP2102 USB TTL Linux Win OsX Entwickler Development Board 4-9V

WeMos NodeMCU 4MB 8MB CP2102 USB TTL Linux Win OsX Entwickler Development Board 4-9V

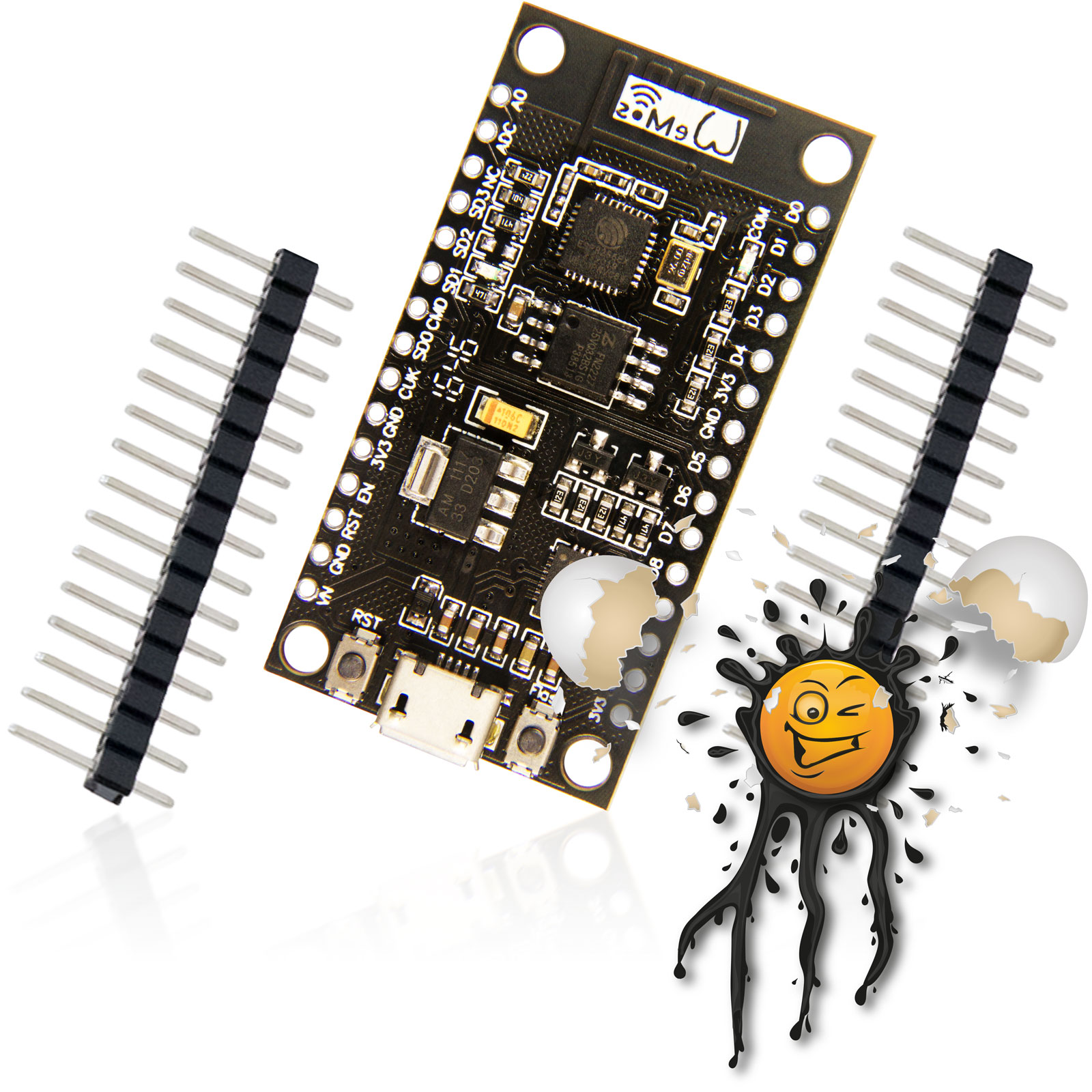

WeMos ESP8266 NodeMCU CP2102 Development Kit © androegg

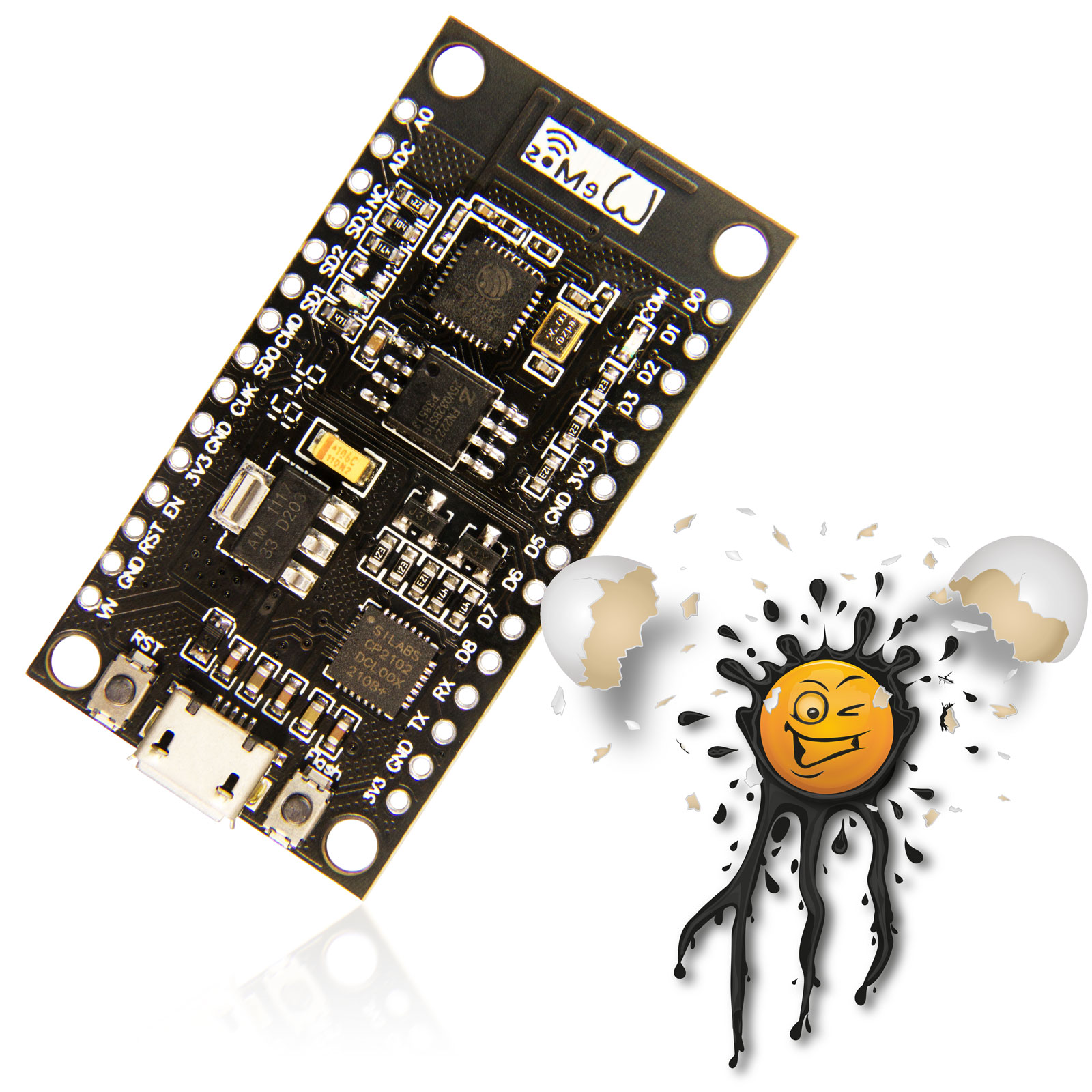

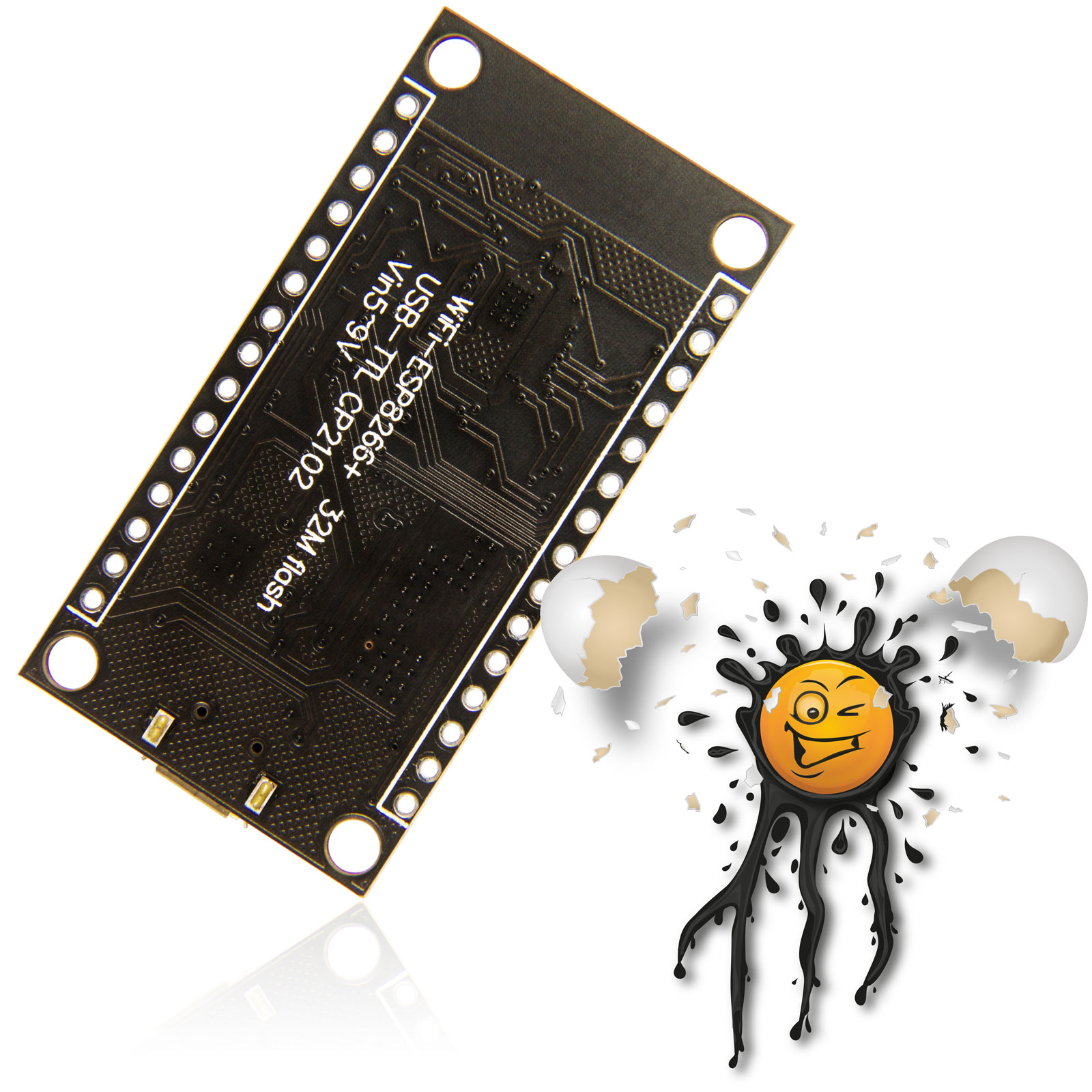

WeMos ESP8266 NodeMCU 32Mbit Flash Development Board © androegg

WeMos ESP8266 NodeMCU Development Board Pinout © androegg

Das WeMos NodeMCU Entwickler Board ist wie folgt verfügbar

• 4MB CP2102 Board mit 32Mbit Flash
• 8MB CP2102 Board mit 64Mbit Flash

Das WeMos NodeMCU Entwickler Board beinhaltet

• 1 Stück WeMos NodeMCU Entwicklerboard
• 2 Stück Pinleisten

Das WeMos NodeMCU Entwicklerboard basiert auf dem ESP8266EX von Espressif in Kombination mit

• 4MB or 8MB Flash
• CP2102 USB TTL Konverter
• AMS1117 3.3 Spannungskonverter für Versorgungsspannungen von 4-9V

8MB ESP8266 NodeMCU Board

Neben den typischen Schnittstellen wie beispielsweise

• GPIO
• UART / RX TX
• SPI
• I2C
• ADC
• usw.

verfügt das WeMos NodeMCU Entwickler Board über einen integrierten USB TTL / serial Konverter basierend auf dem CP2102, welcher im Vergleich zum typischen CH340 weitaus höhere Datenraten erreicht.

Zur Inbetriebnahme muss das NodeMCU Development Board lediglich mit einer freien USB Schnittstelle verbunden werden. Neben der Datenkommunikation erfolgt zusätzlich die Spannungsversorgung über die integrierte Micro USB Schnittstelle.

Der Treiber für die USB Micro Schnittstelle / CP2102 USB TTL Konverter steht zum kostenlosen Downlaod bereit.

Im Vergleich zu typischen ESP8266 Modulen erfolgt sowohl der Flash Modus als auch ein erforderliches Reset komfortabel mittels Tastendruck. Ein umständliches Brücken des GPIO0 unter zuhilfenahme von Widerständen ist hier nicht notwendig.

Das WeMos NodeMCU Development Board available in 2 Versions

• 4MB CP2102 Board with 32Mbit Flash
• 8MB CP2102 Board with 64Mbit Flash

The WeMos NodeMCU Develoment Board incl.

• 1 pcs. WeMos NodeMCU Development Board
• 2 pcs. Pinheader

The WeMos NodeMCU ESP8266 Development Board is based on Espressif’s ESP8266EX MCU in Combination with

• 4 or 8 MB Flash
• CP2102 USB TTL Converter
• AMS1117 3.3 Voltage Converter supports 4-9V

8MB ESP8266 NodeMCU Board

Besides typical Interfaces such as

• GPIO
• UART / RX TX
• SPI
• I2C
• ADC
• …

the WeMos NodeMCU Devolpment Board also an integrated USB TTL / serial Converter, based on CP2102. For starting into Internet of Things just connect the NodeMCU Development Board with a free USB Interface.

Required CP2102 Driver are available as free Download.

Compared to typical ESP8266 Module there is no need connecting GPIO thru resistors to GND for Flashing nor Reset, simply press integrated FLASH or RST Button.

WeMos NodeMCU Dev. Board Features:

• integrated CP2102 USB / TTL Converter
• integrated 3.3V Voltage Converter
  • supply voltage from 4-9V
• integrated Reset Button
• integrated Flash Button
• CPU / MPU:
  Frequency: 80 / 160 MHz.
  Risk: 32-bit
  Instruction Ram: 64 Kb
  Data Ram: 96 Kb
• SPI Flash:
  Flash memory: 32Mbit or 64Mbit available
  clock frequency: 75 MHz.
  Page program: up to 256 bytes in 0.64ms (TYP) Sector erase: 512Kb in 0.6s
  Bulk erase: 17 – 23 s
  Hardware write protection: protected area size defined by nonvolatile bits BP0, BP1, BP2
  Deep power-down: 1μA (TYP)
  Write Cycles: > 100,000 write cycles per sector Data retention: > 20 Years
• 802.11 b/g/n protocol
• supports Wi-Fi Direct (P2P)
• soft-AP Integrated TCP/IP protocol stack
• integrated PCB Antenna
• +19.5 dBm output power in 802.11b mode
• Power down leakage current of < 10uA
• Integrated low power 32-bit MCU
• supported Interface
  SDIO 2.0
  SPI
  UART
  STBC
  MIMO
• A-MPDU & A-MSDU aggregation & 0.4μs guard interval
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)
