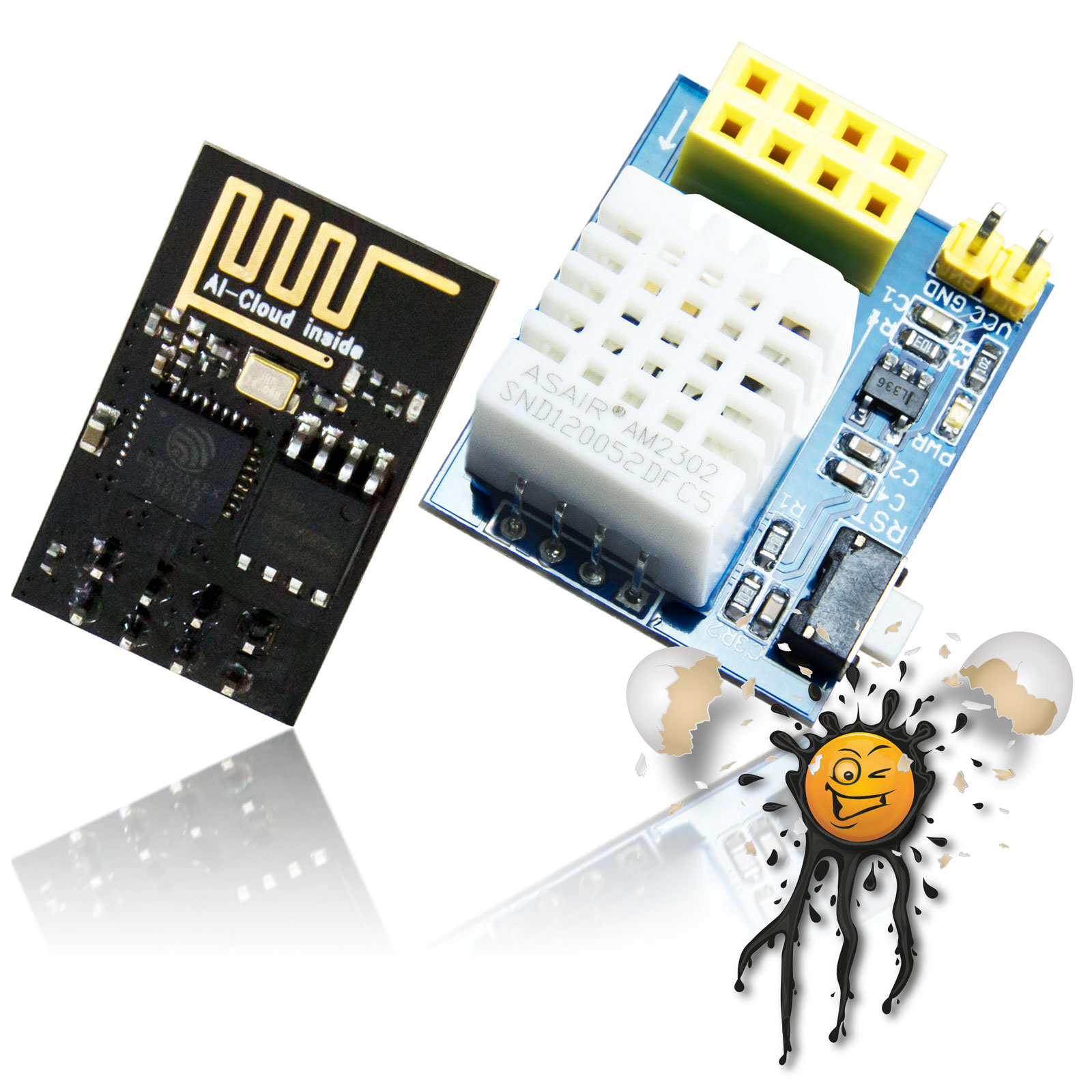

Tasmota AI Thinker ESP-01 DHT22 AM2301 Sensor Module Set © androegg

ESP-01 DHT22 AM2301 Temperature Humidity 5V Sensor Module  © androegg

AI Thinker ESP8266 ESP-01  © androegg

ESP8266 ESP-01 Pins 2.54 mm Pitch © androegg

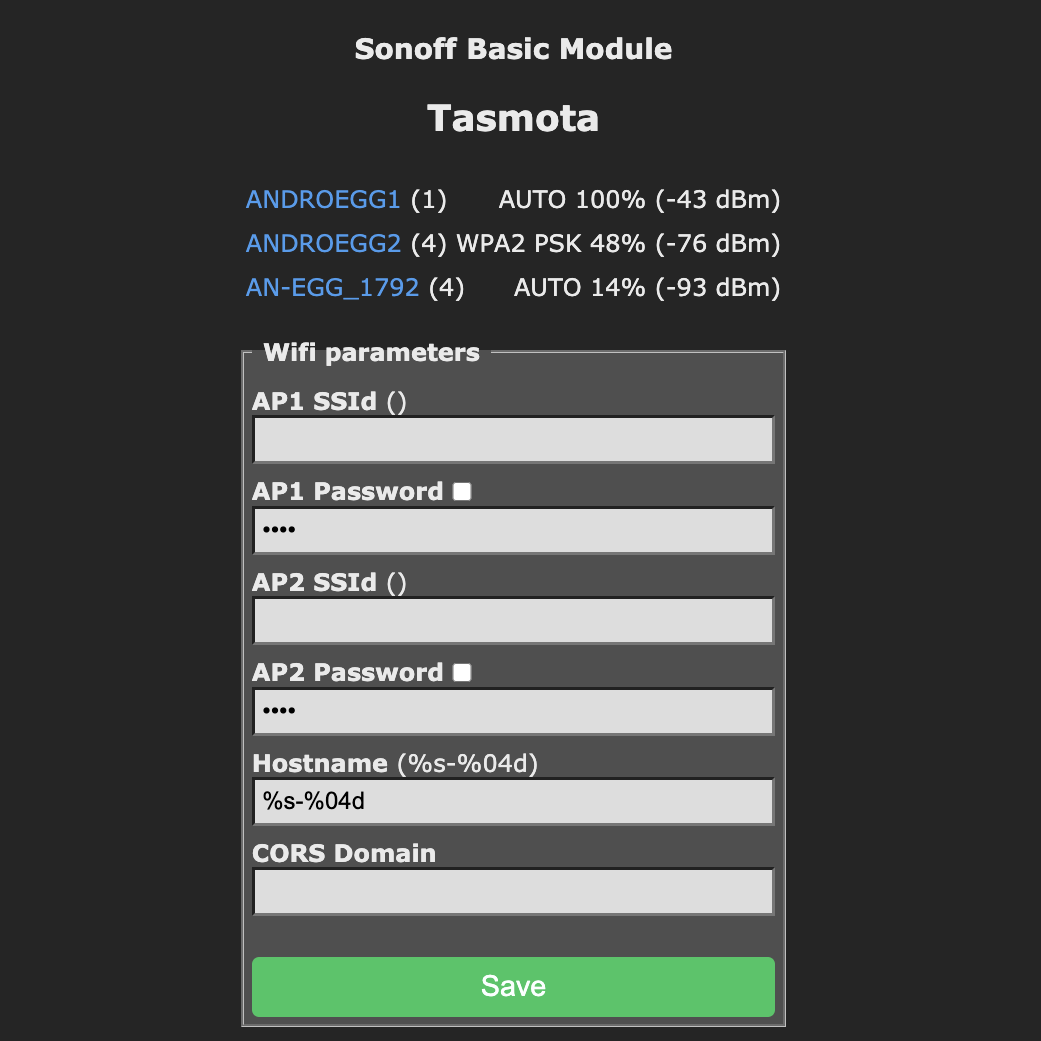

Tasmota Webinterface WiFi / SSID Overview © androegg

Tasmota Webinterface WiFi / SSID Configuration © androegg

Tasmota ESP8266 Firmware Generic Module configuration © androegg

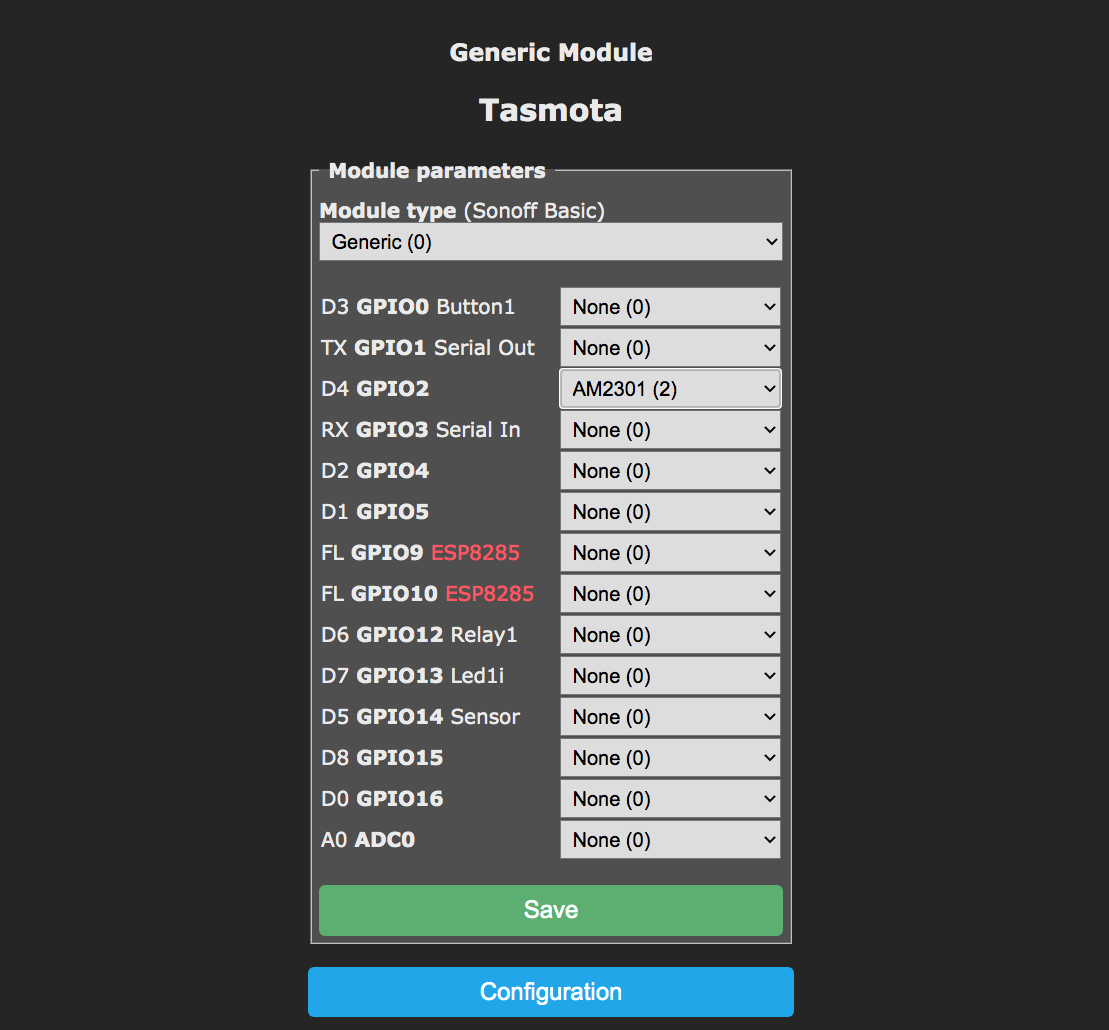

Tasmota ESP8266 AM2301 DHT22 Firmware Module Configuration © androegg

Tasmota ESP8266 DHT22 AM2301 Firmware template  © androegg

Tasmota WiFi ESP-01 Temperatur Sensor Set bestendend Tasmota DHT22 Sensor und ESP-01 Modul mit Tasmota Firmware

IoT WLan Temperatur Modul

Die Tasmota Firmware erlaubt die einfache Anbindung eines Sensor Moduls beipielsweise an

• WLan Netzwerk
• MQTT
• Domoticz
• …

Das Sensor Modul verfügt über

• passenden Anschluss für den ESP-01
• Spannungskonverter für Versorgungsspannungen zwischen 3,7V -5 V
• Power LED
• RST Taster
• VCC GND Anschluss

DHT22 Sensor Modul

Im Vergleich zum DHT11 Sensor deckt der DHT22 einen Temperatur Messbereich von -40°C bis +80°C und im Bezug der Luftfeuchtigkeit einen Bereich von 0% bis 100% ab. Die Messtolleranz des DHT22 beträgt ± 0,5°C

ESP-01 mit 8Mbit Flash

Das ESP-01 Modul verfügbt über einen 8Mbit Flash Speicher.

Tasmota Firmware

Das ESP8266 ESP-01 Modul verfügt bereits über die Tasmota Firmware (sonoff version) und kann mittels dem integrierten Webinterface in wenigen Schritten konfiguriert werden:

1. Wenige Sekunden nach Spannungsversorgung erscheint ein neuer AP (Access Point) tasmota_???? in der WLan Netzwerkumgebung
2. Die Anmeldung erfolgt unverschlüsselt und ohne Passwort.

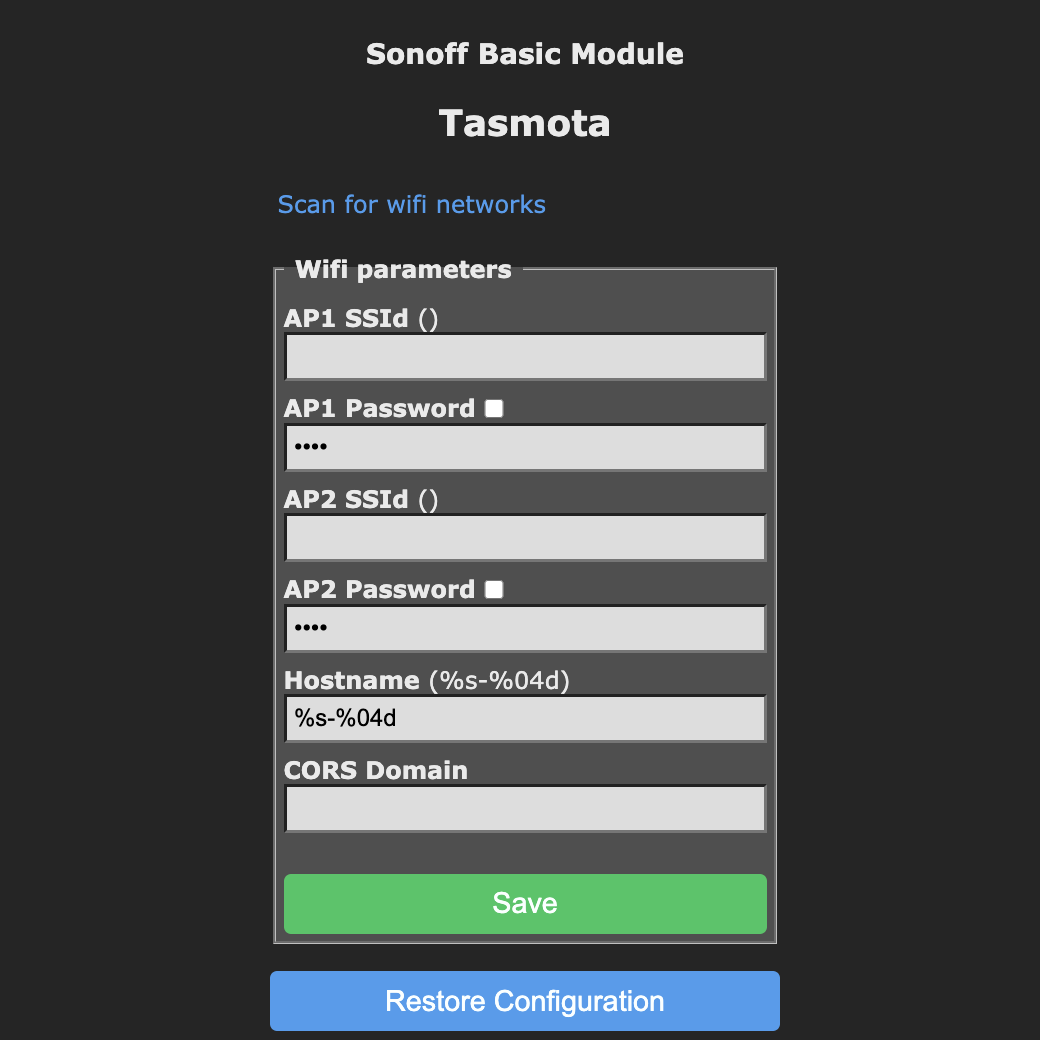

3. Nach Herstellung einer WLan Netzwerkverbindung wird mittels Browser das Tasmota Konfigurationsmenü unter http://192.168.4.1 aufgerufen
4. Zur Anmeldung im lokalen Netzwerk kann

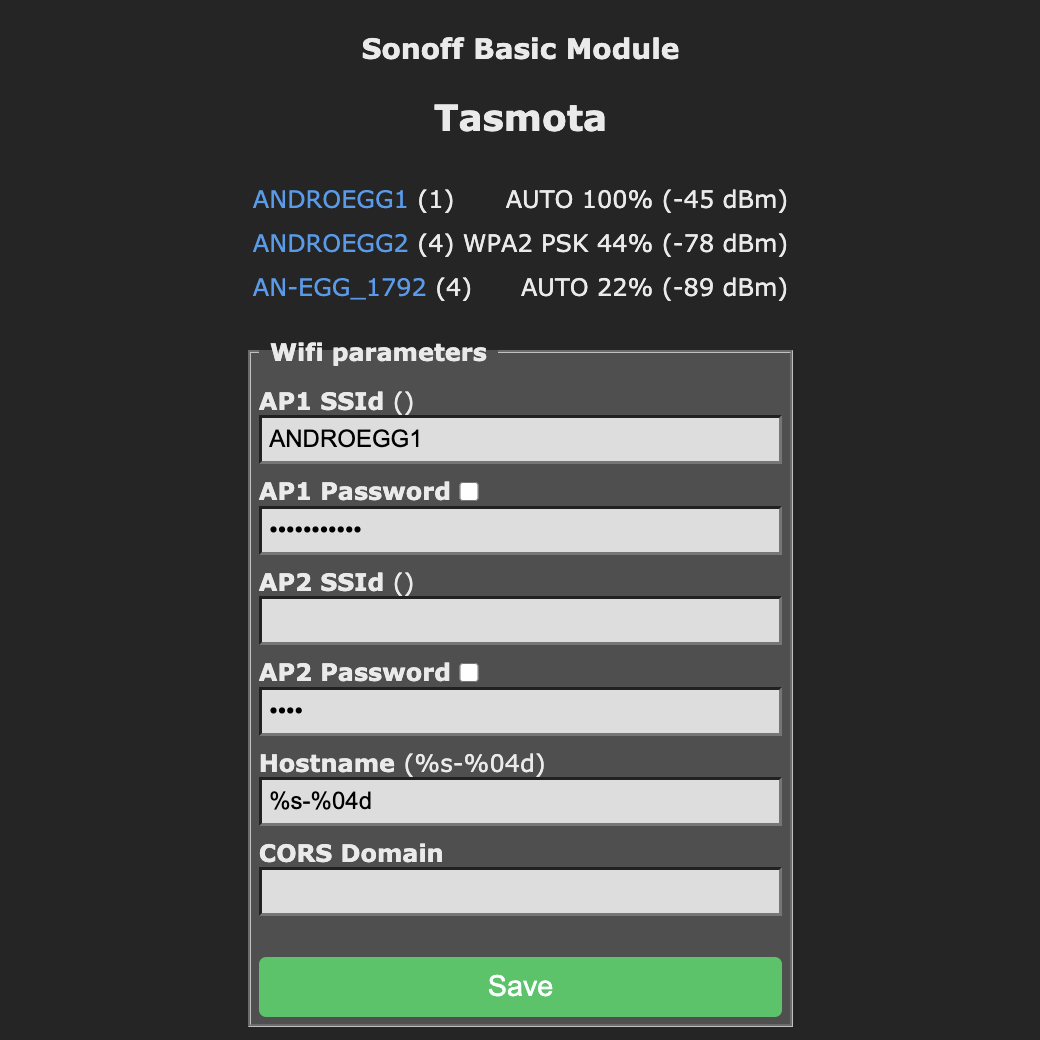

   1. mittels Klick auf Scan for wifi networks die Liste verfügbarer Netzwerke aufgerufen und durch einen Klick übernommen werden
   2. alternativ kann das WLan Netzwerk durch Eintrag im Feld AP1 SSId konfiguriert werden
5. Des Weiteren muss im Feld AP1 Password das SSId Passwort angegeben werden.
6. Im Feld Hostname muss ein eindeutiger Hostname (Name des Moduls im Netzwerk) angegeben werden.
7. Durch Klick auf den Button Save werden die konfigurierten Daten übernommen und im ESP8226 gespeichert.

Das ESP8266 Modul startet neu und meldet sich im konfigurierten WLan Netzwerk an.

1. Dabei bezieht das ESP8266 Modul mittels DHCP eine neue IP-Adresse. das heisst, der erneuten Aufruf des Tasmota Webinterface mittels Brwoser erfolgt nun mittels Namensauflösung des zuvor festgelegten Hostname, beispielsweise http://tasmota_esp bzw. http://tasmota_esp.local (sollte eine Namensauflösung nicht unterstützt werden, einfach im Router Webinterface, in der Übersicht verbundener WLan Geräte die IP Adresse des Tasmota Moduls ausfindig machen.

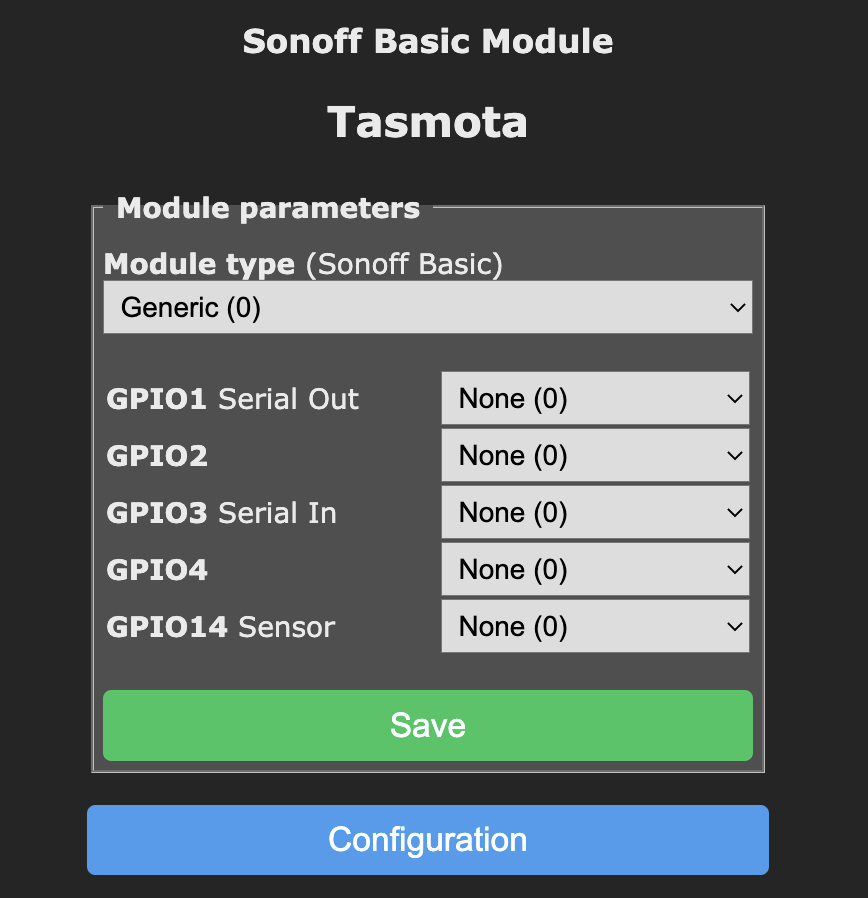

2. Schlussendlich muss nun noch das ESP8266 Modul mittels Klick auf den Button Configure Module für das jeweilige Sensor Modul konfiguriert werden.
   1. im Drop Down Based on den Wert Generic auswählen
   2. im Drop Down GPIO2 nun den jeweiligen Sensor
   • DHT11 für das DHT11 Sensor Modul
   • AM2301 für das DHT22 Modul
   • DS18B20 für das DS18B20 Modul

   auswählen

3. durch Klick auf den Button Save erfolgt ein Neustart des Moduls

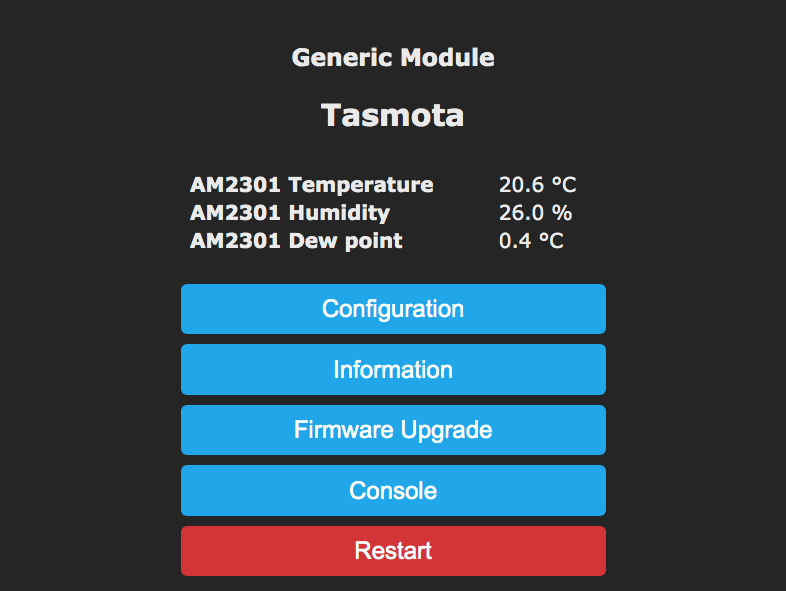

Nach erfolgreichem Neustart erscheint das geänderte Template mit

• Temperaturanzeige
• (Luftfeuchtigkeitsanzeige)
• (Taupunkt Dew Point)

Sollte die WLan Konfiguration fehlerhaft sein, kann die Tasmota Firmware mittels Hardware Reset zurückgesetzt werden, hierzu

1. das ESP8266 Modul 6 mal für 1-2 Sekunden mit Spannung versorgen
2. nach dem 7. Neustart startet der ESP-01 im AP Modus, sodass die WLan Konfiguration erneut (wie oben beschrieben) durchgeführt werden kann

Ferner unterstützt die Tasmota Firmware OTA (On The Air) Update über WLan sodass auch eine andere Firmware installiert werden kann.

IoT WiFi Temperature Module

The Tasmota Firmware is perfect for easy integration of a Sensor Module into

• WiFi Network
• MQTT
• Domoticz
• …

The Sensor Module features:

• ESP-01 Socket
• Power Converter, supports 3.7V – 5V power supply
• Power LED
• RST Button
• VCC GND Pin

DHT22 Sensor Module

Compared to the DHT11 Sensor the DHT22 Temperature Humidity Sensor supports a Temperature range from -55°C up to +85°C and a Humidity range from 0% up to 100%.

ESP-01 with 8Mbit Flash

Compared to old Version of ESP-01 (blue Board) acutual Version of ESP-01 (black Board) has double Size of ESP Flash Size.

Tasmota Firmware

The ESP8266 ESP-01 Module is based on Tasmota (sonoff version) Firmware. Tasmota Firmware features an integrated web interface for easy configuration.

1. after starting ESP8266 Module a new WiFi AP (Access Point) tasmota_???? appears
2. connect to new tasmota_???? AP without password
3. after WiFi connection open webinterface at http://192.168.4.1 thru browser
4. for client WiFi network configuration
   1. click on Scan for wifi networks for getting a list of available WiFi Networks and click on name of listed Wifi networks
   2. or write SSId name in field AP1 SSId
5. enter valid SSId password in field AP1 Password
6. enter a unique hostname in field Hostname (unique Module name in WiFi network)
7. click on button Save

The ESP8266 Module restarts and establishes a WiFi Client connection.

1. The client connection is based on DHCP, so the modules IP address is set from router. To reconnect to web interface thru brwoser use given Hostname for example http://tasmota_esp or http://tasmota_esp.localFor getting modules actual IP address
   check your router for newly connected devices
2. to activate / configure DHT11 Module click on Button Configure Module
   1. select in Drop Down field Based on value Generic
   2. select in Drop Down field GPIO2 value based on Sensor Module
   • DHT11 for DHT11 Sensor Module
   • AM2301 for DHT22 Sensor Module
   • DS18B20 for DS18B20 Sensor Module
3. click on save

The ESP8266 Module restarts, the configured template with

• DHT11 Temperature
• DHT11 Humidity

appears.

The ESP8266 Tasmota Module supports hardware based factory default reset. For factory default reset

1. connect ESP8266 6 times for 1-2 Seconds to power supply
2. on 7. resatrt the ESP-01 starts in AP Mode

The Tasmota Firmware features OTA (On The Air) Update function thru WiFi for Updating also changing Module Firmware.

ESP-01 Features:

• CPU / MPU:
  • Frequency: 80 / 160 MHz.
  • Risk: 32-bit
  • Instruction Ram: 64 Kb
  • Data Ram: 96 Kb
• SPI Flash:
  • Flash memory: 8Mb
  • clock frequency: 120 MHz.
  • Page program: up to 256 bytes in 0.7ms (TYP)
  • Sector erase: 512Kb in 150ms
  • Chip erase: 10s
  • High Speed Clock Frequency:
  • -120MHz for fast read with 30PF load
  • -Dual I/O Data transfer up to 180Mbits/s
  • -Quad I/O Data transfer up to 360Mbits/s
  • Deep power-down: 5μA (MAX)
  • Write Cycles: > 100,000 write cycles per sector
    Data retention: > 20 Years
• 802.11 b/g/n protocol
• supports Wi-Fi Direct (P2P)
• soft-AP Integrated TCP/IP protocol stack
• integrated PCB Antenna
• +19.5 dBm output power in 802.11b mode
• Power down leakage current of < 5uA
• Integrated low power 32-bit MCU
• supported Interface
  • SDIO 2.0
  • SPI
  • UART
  • STBC
  • MIMO
• A-MPDU & A-MSDU aggregation & 0.4μs guard interval
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)
