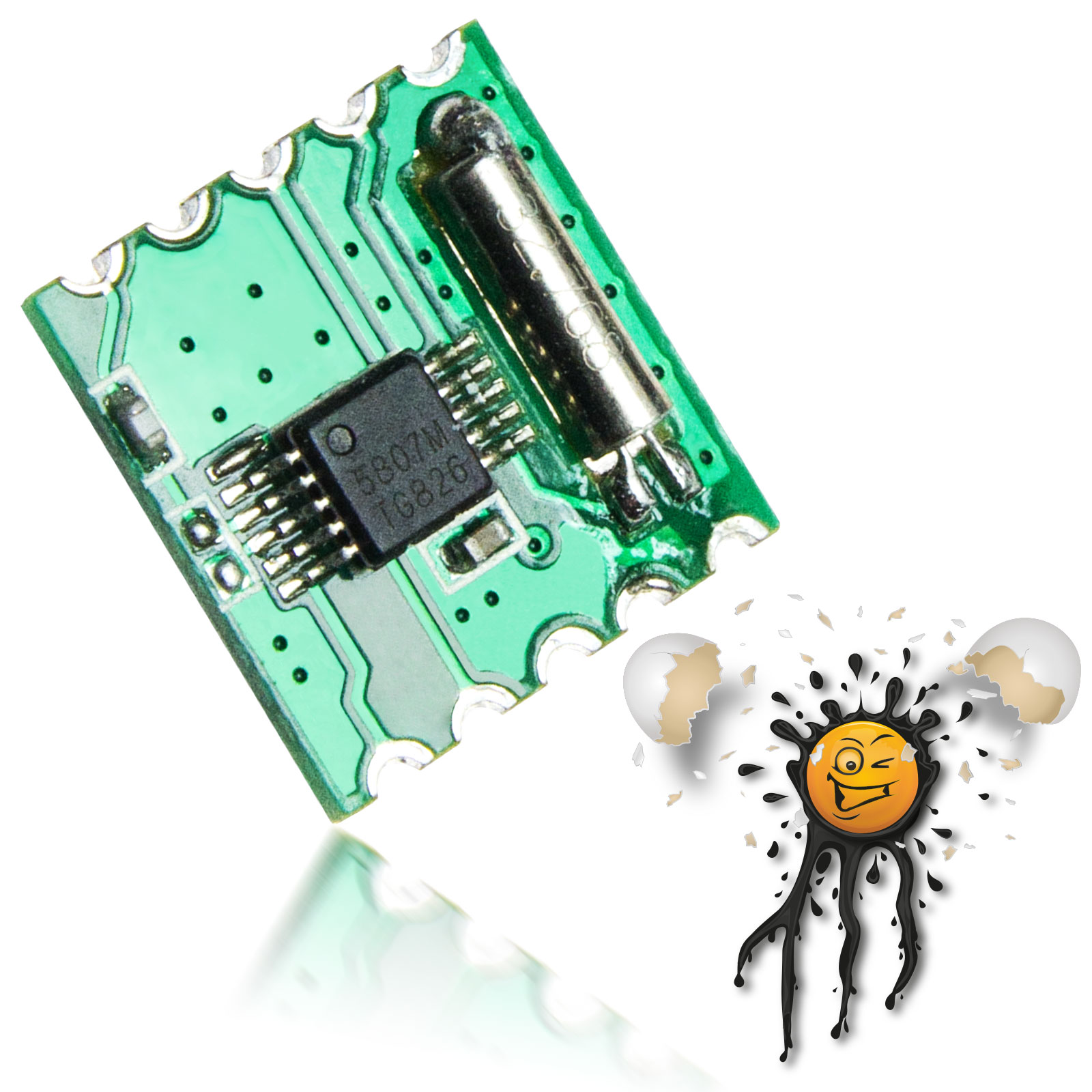

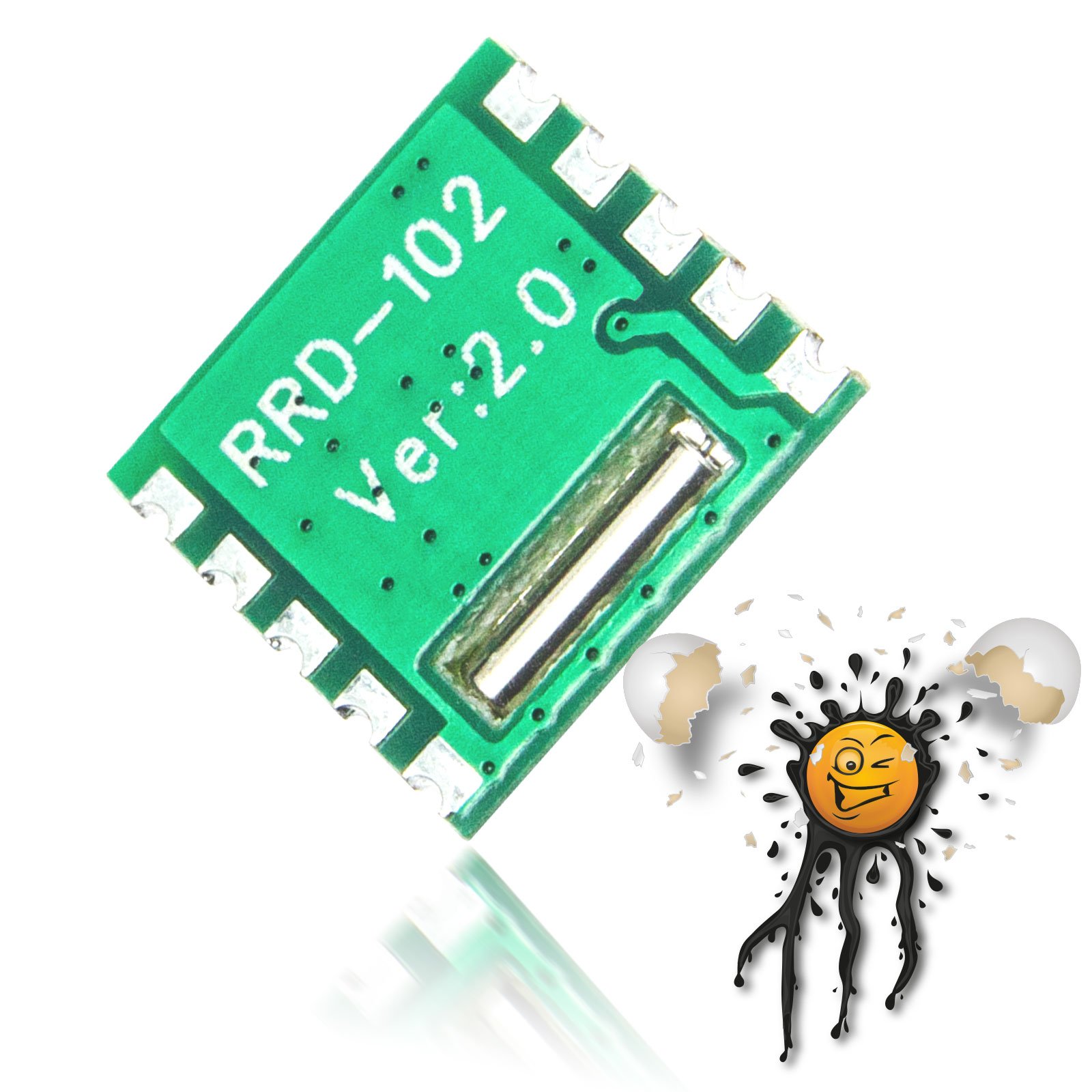

RDA5807 FM Radio Empfänger Modul

RDA5807 FM Radio Empfänger Modul V2.0 I2C ESP8266 ESP32 STM-32 Arduino Raspberry

RDA5807 I2C FM Radio Receiver Module V2.0 © androegg

RDA5807 FM Stereo Radio Receiver Module © androegg

Das RDA5807 Stereo Radio Empfängermodul ermöglicht einen Radio Empfang und Steuerung mittels entsprechender MCU.

Das RDA5807 Radio Modul erlaubt eine Spannungsversorgung im Bereich von 2,7V bis 3,3V, diesbezüglich kann das RDA5807 mit nahezu jedweder MCU, wie beispielsweise

• ESP8266
• ESP32
• ESP8285
• Arduino
• Raspberry Pi
• STM
• and much more

betrieben werden.

Mini FM Stereo Radio Empfänger Modul

Die Ansteuerung des RDA5807 Stereo Radio Empfänger Moduls erfolgt mittels I2C

• Pin 1 SDA
• Pin 2 SCK

Zusätzlich verfügt das RDA5807 über folgende Schnittstellen / Pins

• Pin 3 GPIO2
• Pin 4 GPIO3
• Pin 5 VCC 2,7 – 3,3V
• Pin 6 GND
• Pin 7 L-Out
• Pin 8 R-Out
• Pin 9 RCK
• Pin 10 Antenne

The RDA5807 FM Stereo Radio Receiver Module supports power supply between 2.7V to 3.3V, therefore it can be operated with any MCU’s, for example

• ESP8266
• ESP32
• ESP8285
• Arduino
• Raspberry Pi
• STM
• and much more

Infrared Receiver for IR Remote Control

The RDA5807 Stereo FM Radio Receiver Module supports I2C on

• Pin 1 SDA
• Pin 2 SCK

Other Interfaces / Pins are

• Pin 3 GPIO2
• Pin 4 GPIO3
• Pin 5 VCC 2,7 – 3.3V
• Pin 6 GND
• Pin 7 L-Out
• Pin 8 R-Out
• Pin 9 RCK
• Pin 10 Antenne

RDA5807 FM Stereo Receiver Module Features:

• 76-108 Mhz Stereo FM receiver
• Digital low-IF tuner
• Digital auto gain control (AGC)
• Fully integrated digital frequency synthesizer
• Onboard 32.768KHz crystal oscillator
• Programmable de-emphasis (50/75 μs)
• Receive signal strength indicator (RSSI)
• Small Form factor 11.2 x 11.2 x 1.9 mm
• Operating Voltage 2.7 to 5.5V
• Low power consumption 17.5mA at 3.3V
• I2C control interface
• Interface supply voltage 1.5 to 3.6V
• Integrated volume control
• 2 programmable outputs (GPIO, interrupt or stereo indicator)
• Connector 1.55 mm pitch
