PCA9515 CJMCU-9515 2 Kanal dual Channel I2C Expander Modul

PCA9515 CJMCU-9515 2 Kanal dual Channel I2C Expander SMBus 400KHz Repeater Buffer Bidirectional Modul

PCA9515 CJMCU-9515 2 Channel dual Channel I2C Expander Repeater © androegg

PCA9515 CJMCU-9515 2 Channel dual Channel I2C Expander Repeater© androegg

PCA9515 CJMCU-9515 2 Channel dual Channel I2C Expander Repeater © androegg

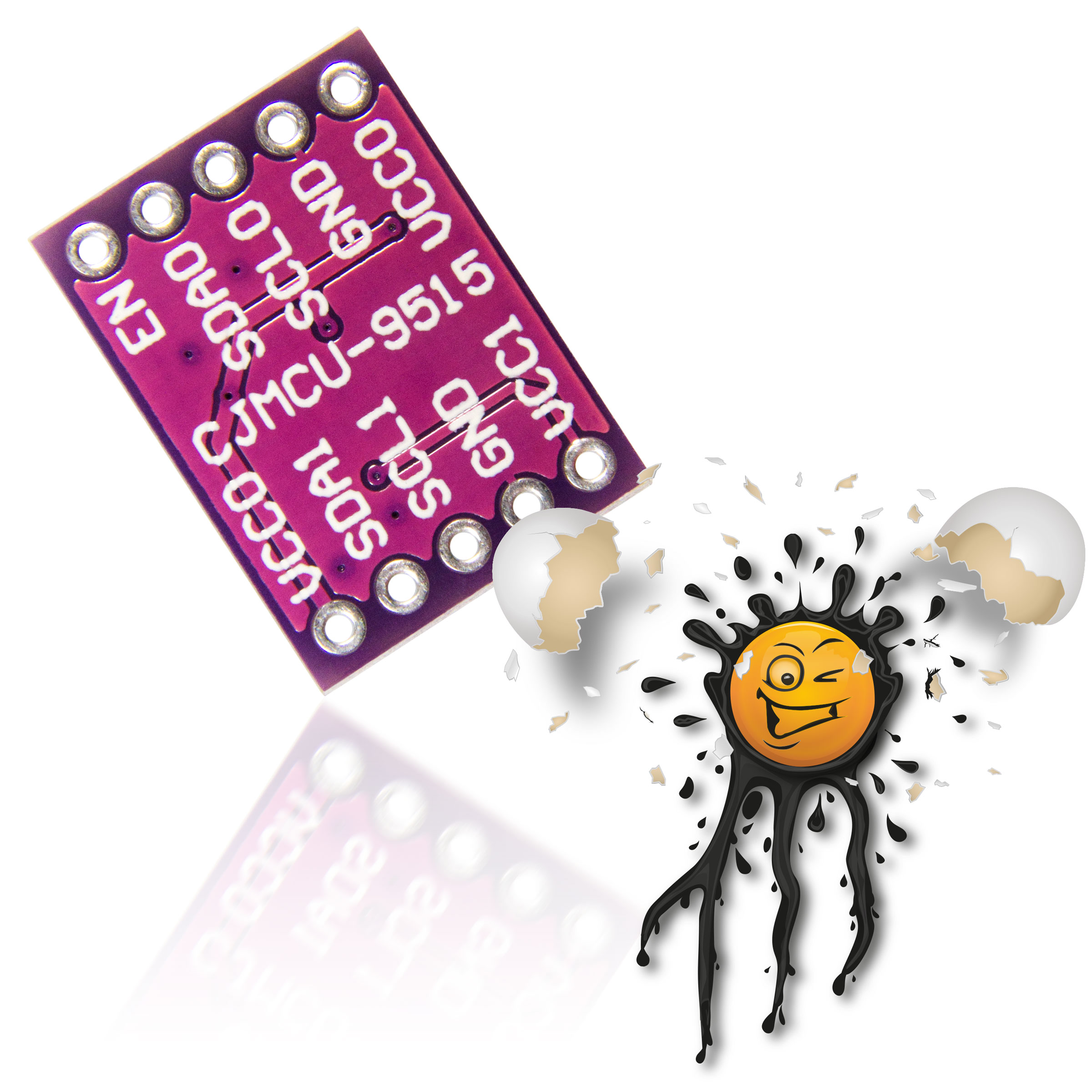

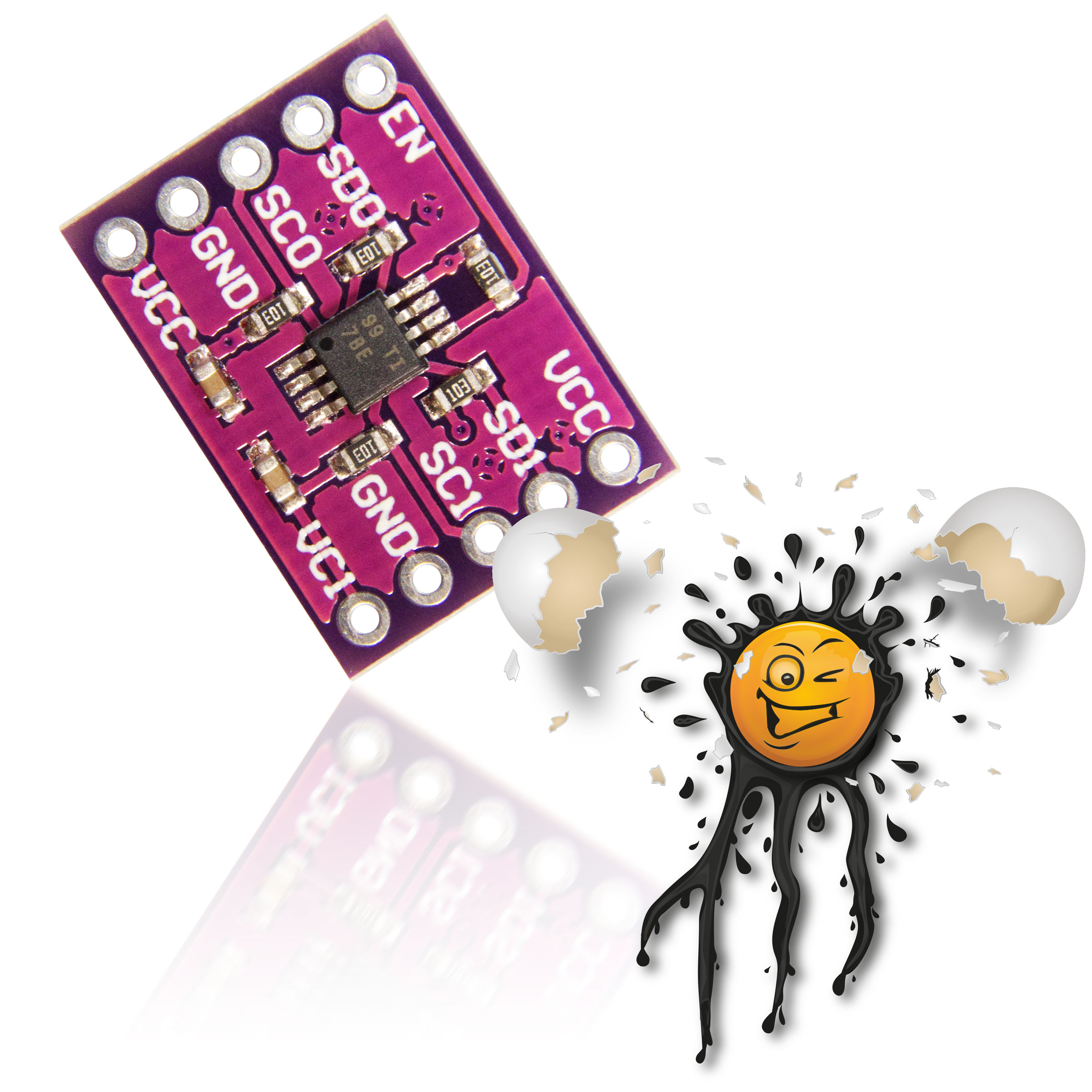

Das CJMCU-9515 I2C Repeater Modul basiert auf dem PCA9515ADG von Texas Instruments.

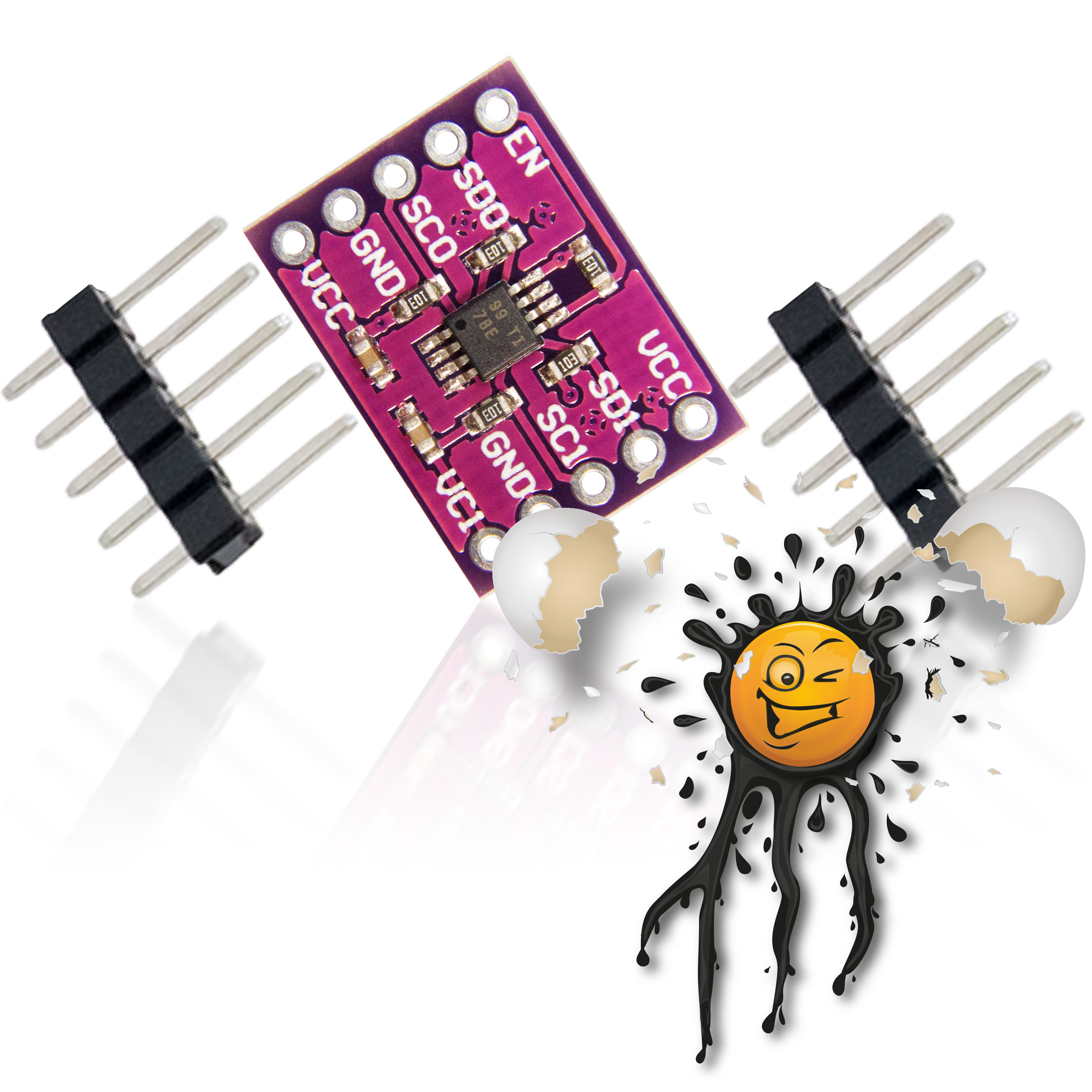

Der Lieferumfang des CJMCU-9515 I2C Repeater Moduls umfasst

• 1 Stück CJMCU-9515 Modul mit PCA9515 IC
• 2 Stück Pinleisten

Der PCA9515A verfügt über einen integrierten BiCMOS-Schaltkreis und unterstützt I2C-Bus- und SMBus-Systemanwendungen.

Der PCA9515A verfügt über zwei identische bidirektionale Open-Drain-Pufferschaltungen, sodass I2C (und ähnlichen Bussystemen) ohne Beeinträchtigung der Systemleistung verstärkt und unterstützt werden.

Der PCA9515A puffert sowohl die seriellen Datensignale (SDA) als auch die seriellen Taktsignale (SCL) auf dem I2C-Bus und behält dabei alle Betriebsmodi und Funktionen des I2C-Systems bei.

Es können dabei 2 Kanäle / Busse mit einer Buskapazität von 400 pF in einer I2C-Anwendung verbunden werden. Die I2C-Buskapazitätsgrenze von 400 pF begrenzt dabei die Anzahl der Geräte als auch die Buslänge.

Der PCA9515A eignet sich insbesondere zur optimierten Signalumsetzung um mehr I2C-Geräte und / oder längere Leiterbahnlängen zur Anwendung zu bringen.

CH32V307VCT6 Entwicklerboard

Der PCA9515A kann auch zum Betrieb von zwei Bussen verwendet werden, beispielsweise einer mit 5-V-Schnittstellenpegeln und der andere mit 3,3-V-Schnittstellenpegeln. Ferner können beide Kanäle mit unterschiedlicher Betriebsfrequenz betrieben werden, beispielsweise ein Kanal einer mit 400-kHz-Betriebsfrequenz und der zweite mit einer Betriebsfrequenz von 100-kHz. Allerdings muß beim Betrieb mit unterschiedlichen Frequenzen der 100-kHz-Bus isoliert werden.

CJMCU-9515 I2C Repeater Module incl.

• 1 pcs. CJMCU-9515 Modul with PCA9515 IC
• 2 pcs. Pin Headers

The PCA9515A is a BiCMOS integrated circuit intended for I2C bus and SMBus systems applications.

The device contains two identical bidirectional open-drain buffer circuits that enable I2C and similar bus systems to be extended without degradation of system performance.

The PCA9515A buffers both the serial data (SDA) and serial clock (SCL) signals on the I2C bus, while retaining all the operating modes and features of the I2C system.

This enables two buses of 400-pF bus capacitance to be connected in an I2C application. The I2C bus capacitance limit of 400 pF restricts the number of devices and bus length. Using the PCA9515A enables the system designer to isolate two halves of a bus, accommodating more I2C devices or longer trace lengths.

CH32V307VCT6 Development Board

The PCA9515A also can be used to run two buses: one at 5-V interface levels and the other at 3.3-V interface levels, or one at 400-kHz operating frequency and the other at 100-kHz operating frequency. If the two buses are operating at different frequencies, the 100-kHz bus must be isolated when the 400-kHz operation of the other bus is required.

PCA9515 dual I2C Bus Repeater Module Features:

• Two-Channel Bidirectional Buffers
• I2C Bus and SMBus Compatible
• Active-High Repeater-Enable Input (EN)
• Open-Drain I 2C I/O
• 5.5-V Tolerant I 2C I/O and Enable Input Support Mixed-Mode Signal Operation
• Accommodates Standard Mode and Fast Mode I 2C Devices and Multiple Masters
• Powered-Off High-Impedance I 2C Pins
• Dimensions 18.5 x 13.5mm
