MAX4080 high-side Strom Current 4,5V-76V

MAX4080 high-side Strom Current 4,5V-76V anaolg Sensor Modul ESP8266 Arduino

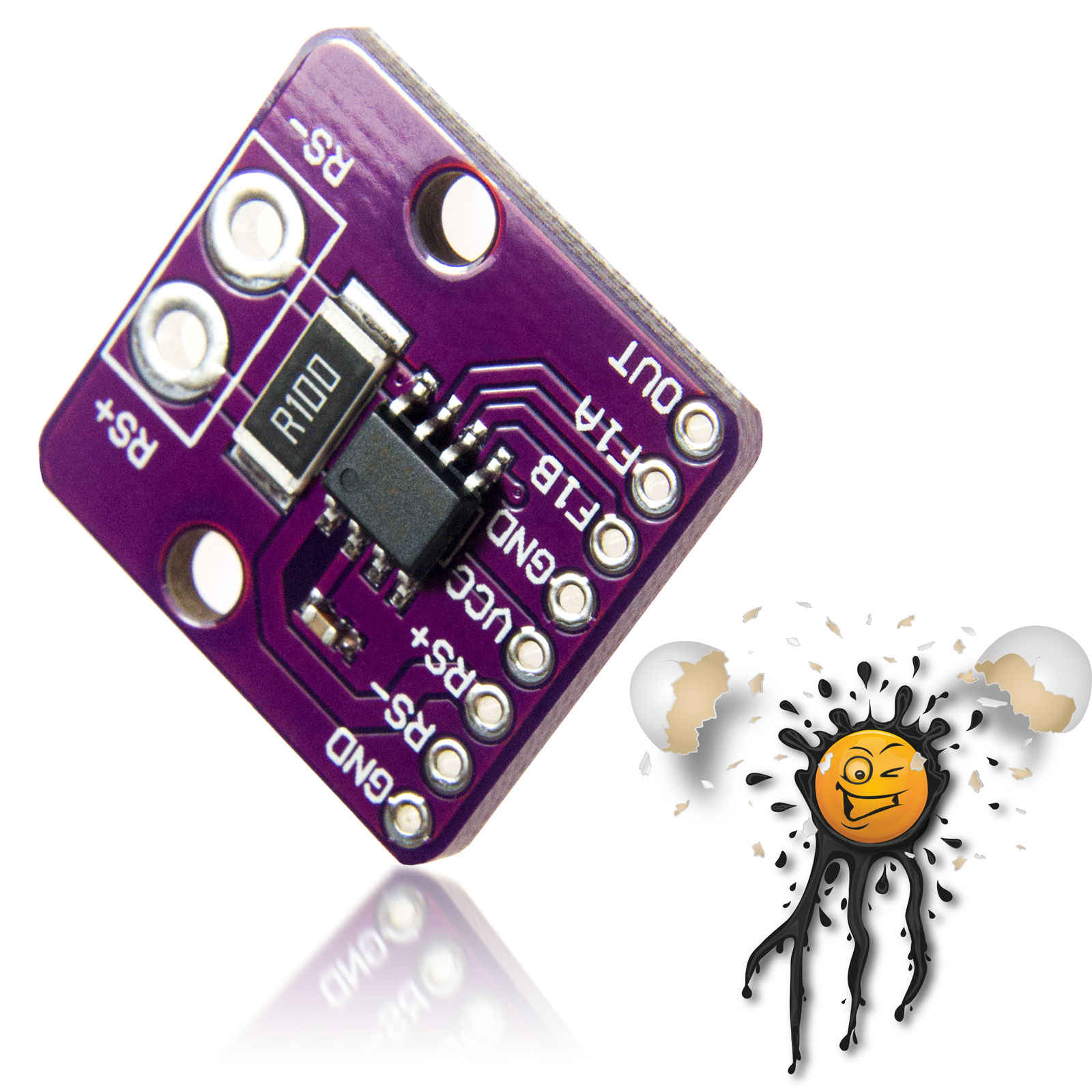

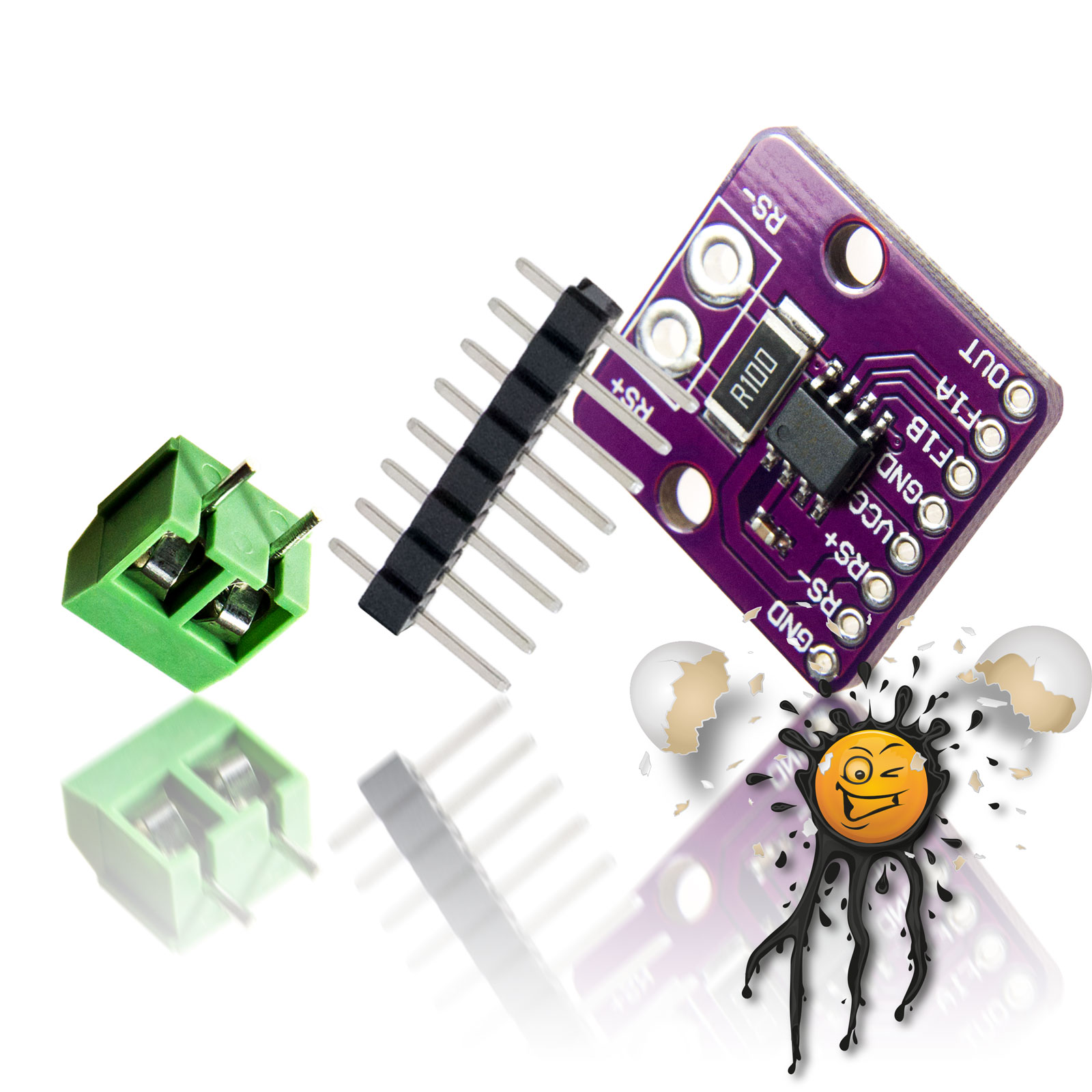

MAX4080 analog high/low side Current- Sensor incl. Pin Header and Screw Connector © androegg

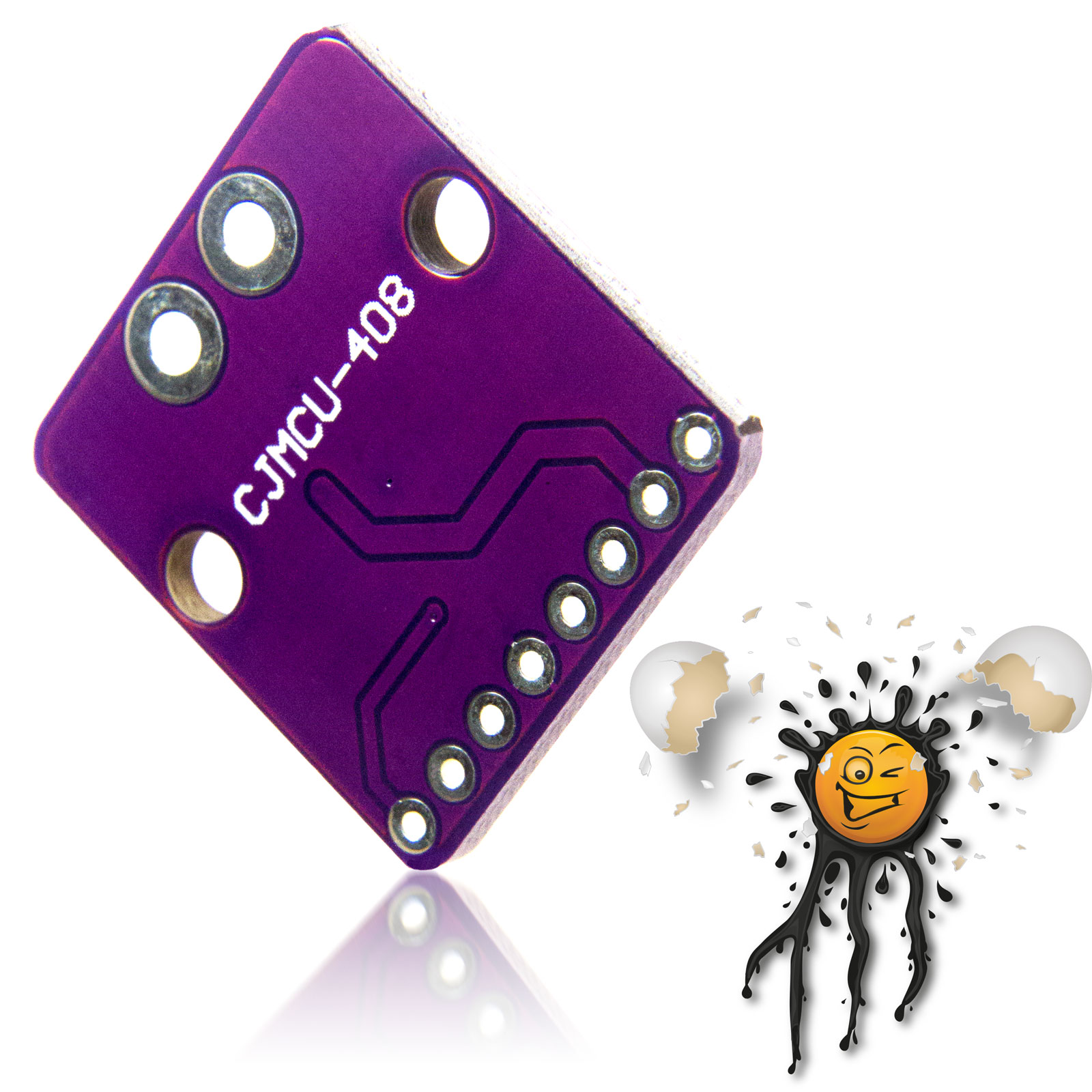

MAX4080 Current- Sensor Module © androegg

MAX4080 DC Power Sensor Module Board © androegg

Der Lieferumfang des MAX4080 Strom- Leistungs- Sensor Moduls beinhaltet

•  1 Stück MAX4080 Sensor Board
• 1 Stück Pinleiste
• 1 Stück Schraubklemme 2-polig

Der Strom- Sensor basiert auf MAX4080S von MAXIM Integrated. Der MAX4080S erlaubt

•  eine Spannung von 4,5V bis zu 76V
• bei einer Verstärkung von 60 V/V

Die Signalausgabe des MAX4080 Sensor Modul erfolgt analog und kann mit einer Vielzahl von MCU’s mit analog digital Konverter (ADC) wie

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• uvm.

kombiniert werden.

MAX4080 Strom Leistungs Sensor

Die Signalausgabe des MAX4080 Sensor Modul erfolgt analog und kann mit einer Vielzahl von MCU’s mit analog digital Konverter (ADC) wie

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• uvm.

kombiniert werden.

The MAX4080 Current- Power- Module Sensor incl.

•  1 piece MAX4080 Sensor Board
• 1 piece Pin Header
• 1 piece screw connector

The Current- Sensor is based MAX4080S from MAXIM Integrated. The MAX4080S supports

•  Voltage from 4.5V up to 76V
• with a gain of 60 V/V

The analog signal output is perfect for MCU’s with Analog Digital Converter Input (ADC) for example

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• etc.

MAX4080 current Power Sensor

The analog signal output is perfect for MCU’s with Analog Digital Converter Input (ADC) for example

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• etc.

MAX4080 analog Current Sensor Features:

• Supply Voltage 4.5V – 76V
• Supply Current 190 µA (max.)
• Wide Common-Mode Range: 4.5V to 76V
• Full-Scale Sense Voltage: ±100 mV
• CMRR: 140dB
• Accuracy: ±1.2% Gain Error(Max)
• Input Offset Voltage (Tmin – Tmax): ± 1.2V
• CMRR: 124 dB (typ. VRS+ = 48V)
• Bandwidth: 250 kHz (typ.)
