MAX31865 Thermostat PT100 2,3,4 wire Platinum RTD Temperatursensor Controller Modul

MAX31865 Thermostat PT100 2,3,4 wire Platinum RTD Temperatursensor Controller Modul serial AT Windows Arduino

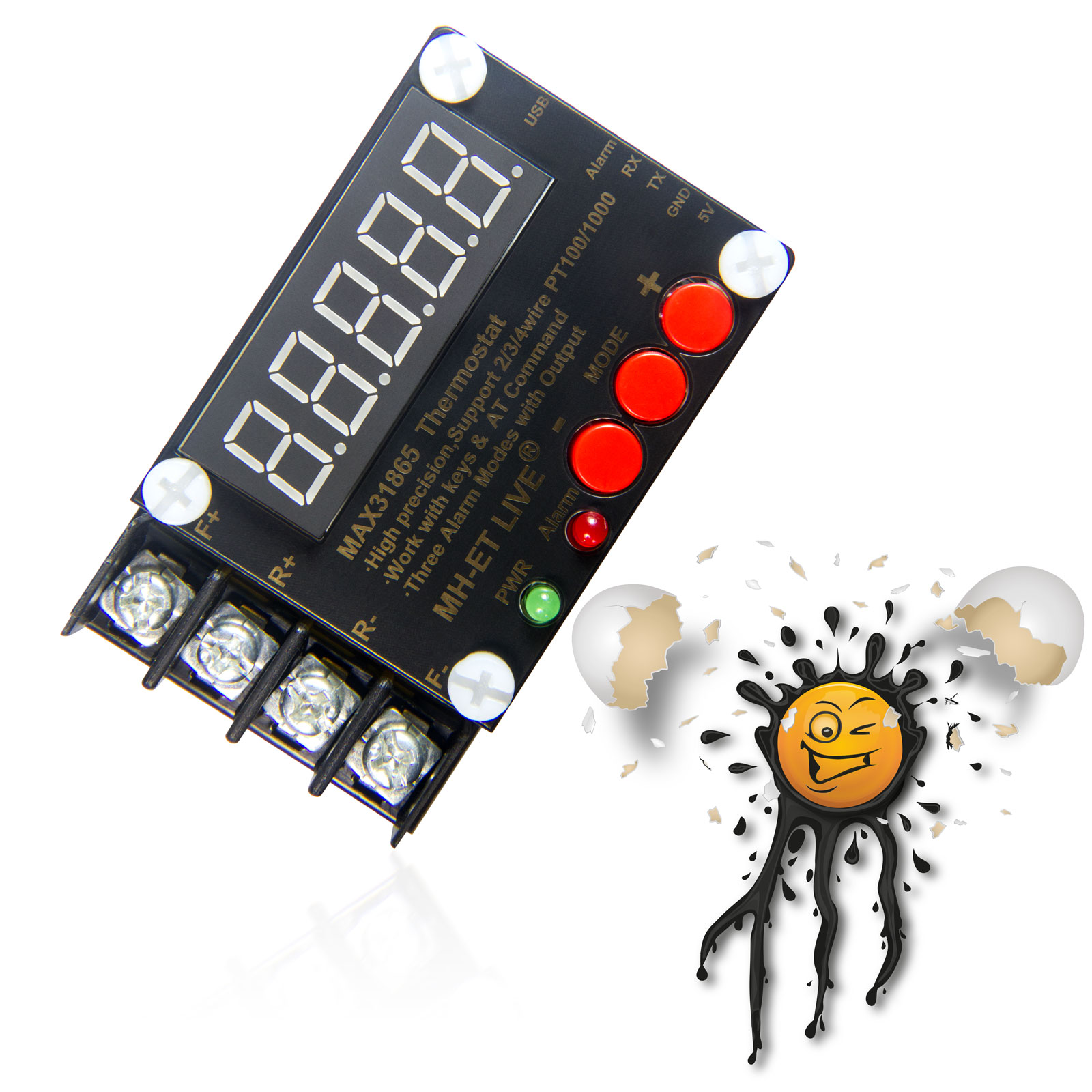

MAX31865 PT100 RTD Temperature Sensor Thermostat © androegg

MAX31865 Thermostat PT100 RTD Temperature Sensor 2- 3- 4- wire © androegg

MH-ET Live Platinum PT100 MAX31865 Thermostat © androegg

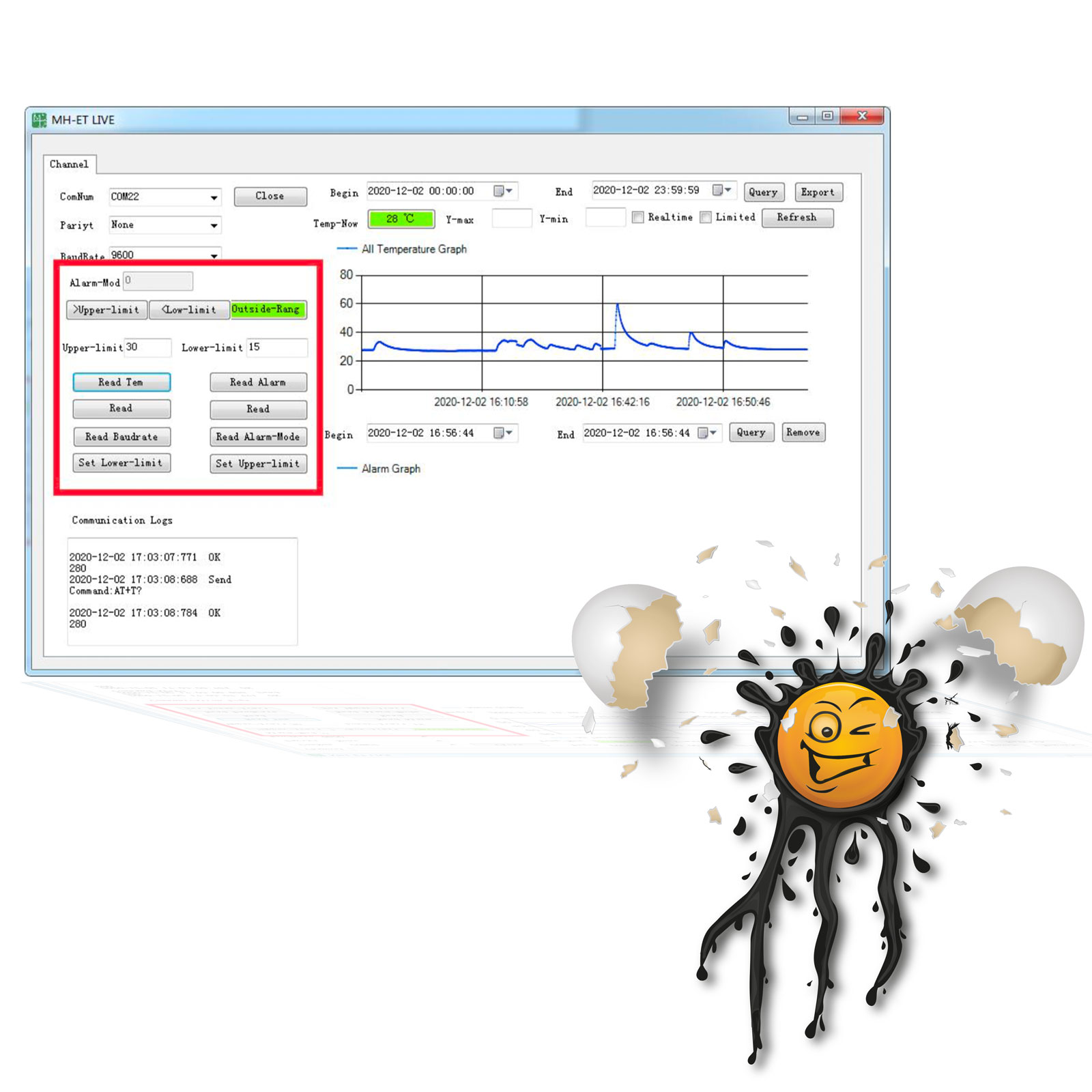

MH-ET MAX31865 Thermostat Windows Application © androegg

• 2 Draht
• 3 Draht
• 4 Draht

PT100 Platinum RTD Temperatur Sensoren.

Mittels der STM8 MCU wird die SPI Schnittstelle des MAX31865 direkt auf ein serielles Signal übersetzt und das MAX31865 Thermostat

• mittels 3 Tasten konfiguriert werden
• mittels AT Kommandos konfiguriert werden und Messwerte über einen USB TTL Konverter (im Lieferumfang nicht enthalten) empfangen werden

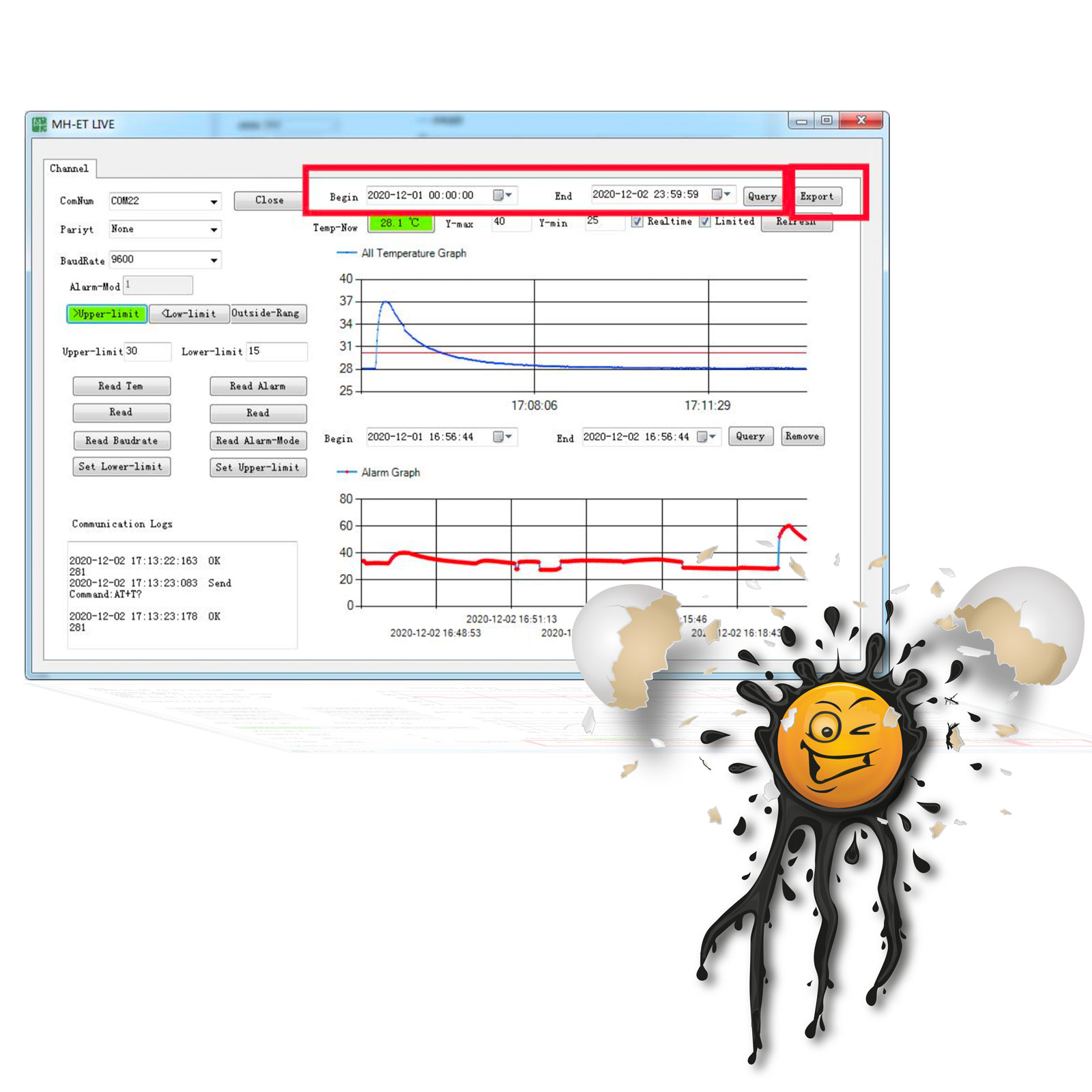

• mittels der Windows Software Messwerte erfasst und exportiert werden

Neben der Windows Software wird seitens MH-ET Live ein entsprechender Arduino Beispiel Code zur Verfügung gestellt.

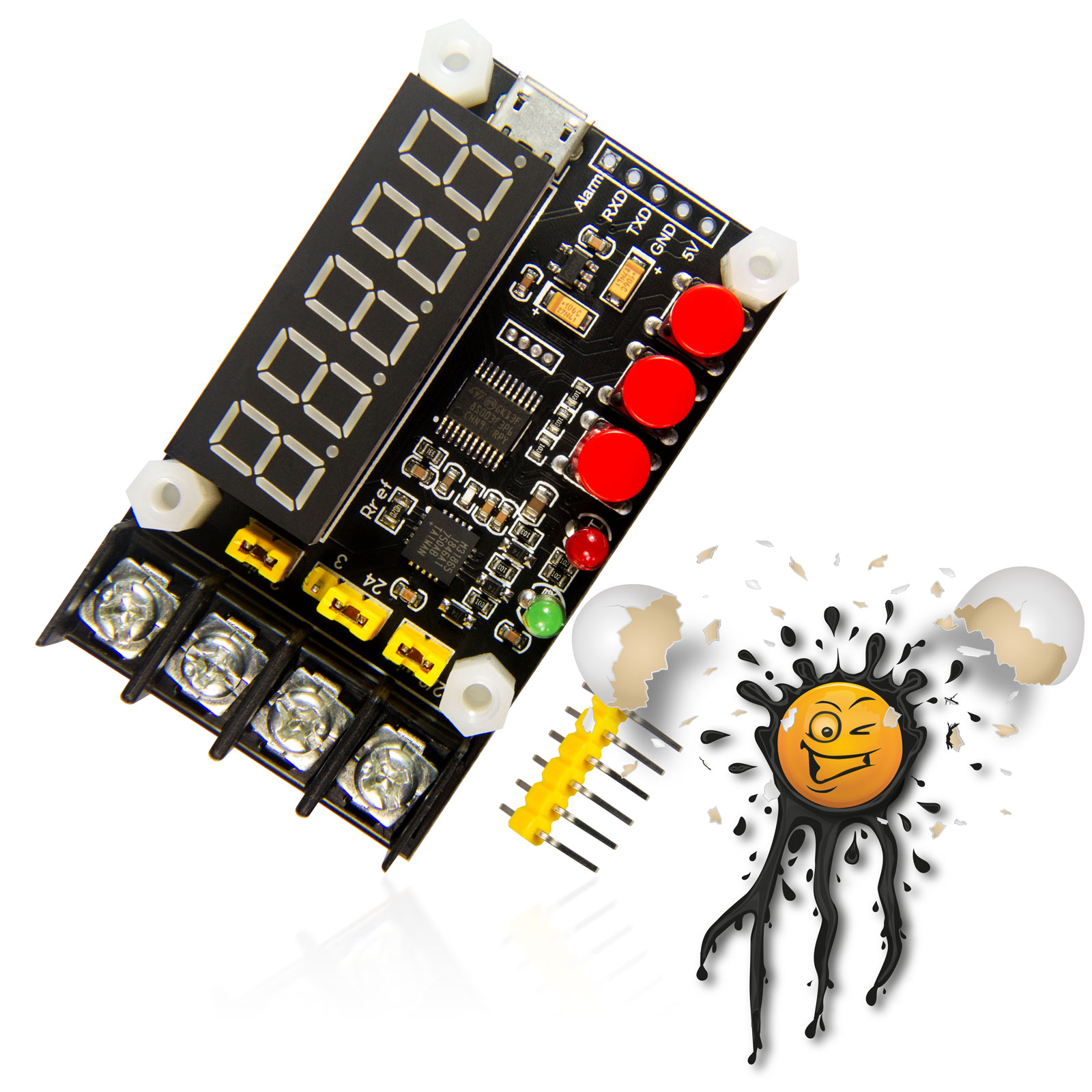

Platinum RTD MAX31865 Thermostat

Das MH-ET Live MAX31865 Thermostat Modul kann mittels 3 Jumper für

•  4-draht PT100 Sensoren
• 3-draht PT100 Sensoren
• 2-draht PT100 Sensoren

konfiguriert werden.

The MH-ET Live MAX31865 Thermostat Controller Module is based on MAX31865 PT100/PT1000 Platinum Controller IC in combination with a STM8 MCU and supports

• 2 wire
• 3 wire
• 4 wire

PT100 Platinum RTD Temperatur Sensors.

Through the STM8 MCU the SPI Output of the MAX31865 Converter is directly converted to a serial signal and the MAX31865 Thermostat

• could be configured thru 3 Keys
• easy setup thru AT Commands also receiving serial data over USB TTL Converter
• setup and data query, also data export thru Windows Software

The MAX31865 its perfect for any microcontroller read out the resistance ratio over the internal ADC thru SPI interface.

Platinum RTD MAX31865 Thermostat

The Sensor configuration of the MAX31865 Thermostat for

•  4-wire PT100 Sensors
• 3-wire PT100 Sensors
• 2-wire PT100 Sensors

is based on 3 Jumpers

MAX31865 PT100 SPI Converter Board Features:

• supports 3.3-5Vin
• USB Micro 5V Power Port
• Working Current <100mA
• serial interface
• Windows Application available
• Setting method
  Button
  AT Commands
• Data Communication TTL header
• integrated 0.36 inch digital tube display
• status LED
• power LED
• Alarm Function / Output
• Simple conversion of platinum RTD resistance to digital value
• Compatible with 2-, 3-, and 4-wire sensor connections
