Laser Time of Flight Distanzsensoren TOF200 serial I2C Modbus Sensor Modul 2 Meter

Laser Time of Flight Distanzsensoren TOF200 serial I2C Modbus Sensor Modul 2 Meter

Distance Time-of-Flight Sensor Module TOF200 © androegg

Infrared Distance Time-of-Flight Sensor Module © androegg

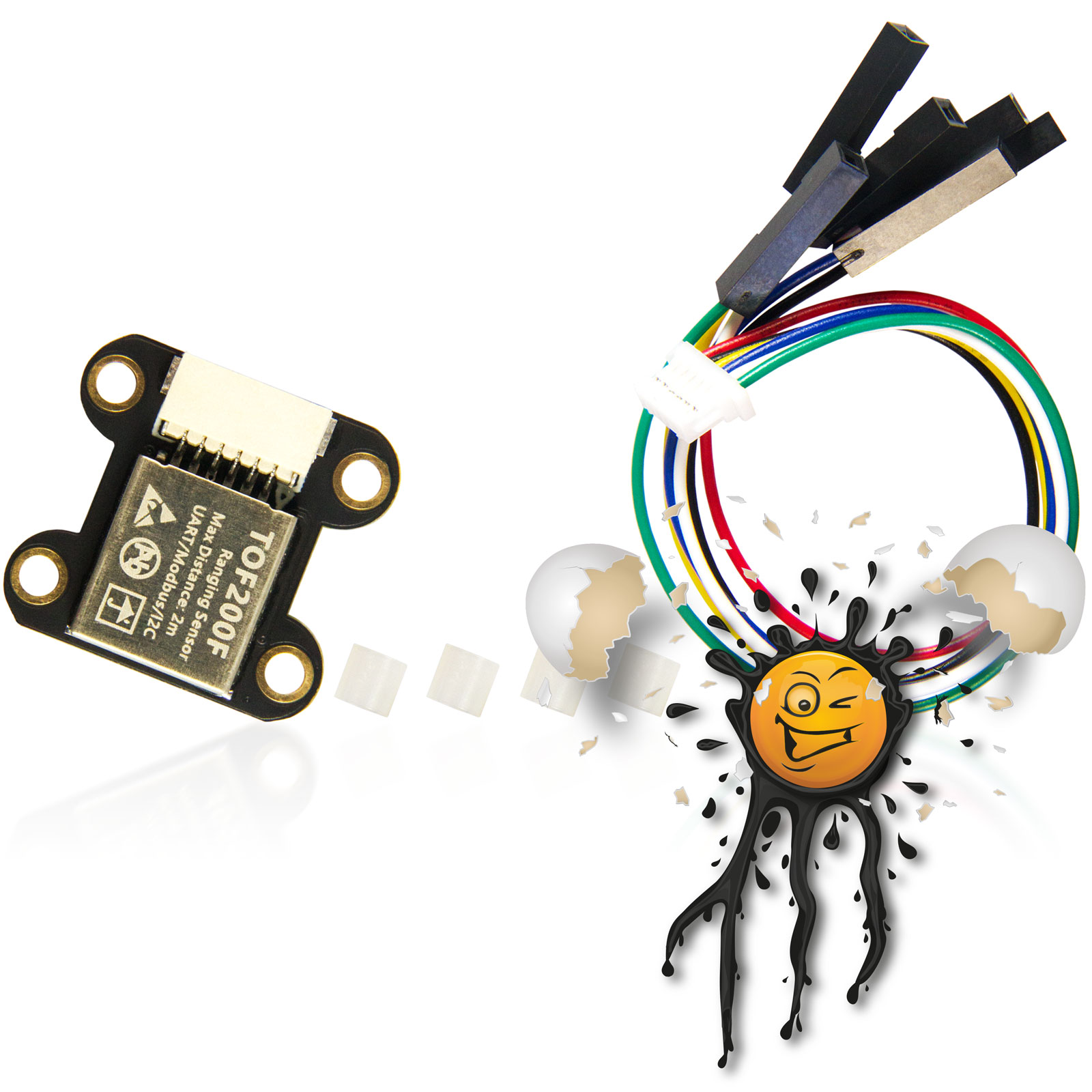

Das ToF Time of Flight Modul Set bestehend aus

• TOF200 Modul basierend auf dem VL53L0X, für eine Distanz von bis zu 2 Meter
• 1 Stück JST-SH 1mm Adapterkabel auf Dupont Steckverbinder Länge 10 cm
• 4 Stück Abstandhalter Kunststoff

Im Vergleich zu typischen, Ultaschall basierenden Distanzsensoren basiert das Time of Flight Sensor Modul auf einer Infrarotmessung. Bedingt durch seine hohe Abtastrate eignet sich das TOF Modul für eine Vielzahl von Anwendungen wie beispielsweise

• Gestiksensor
• typischer Distanzsensor für Robotik
• Level- und Füllstands- messungen
• Bewegungssensor
• usw.

eingesetzt werden.

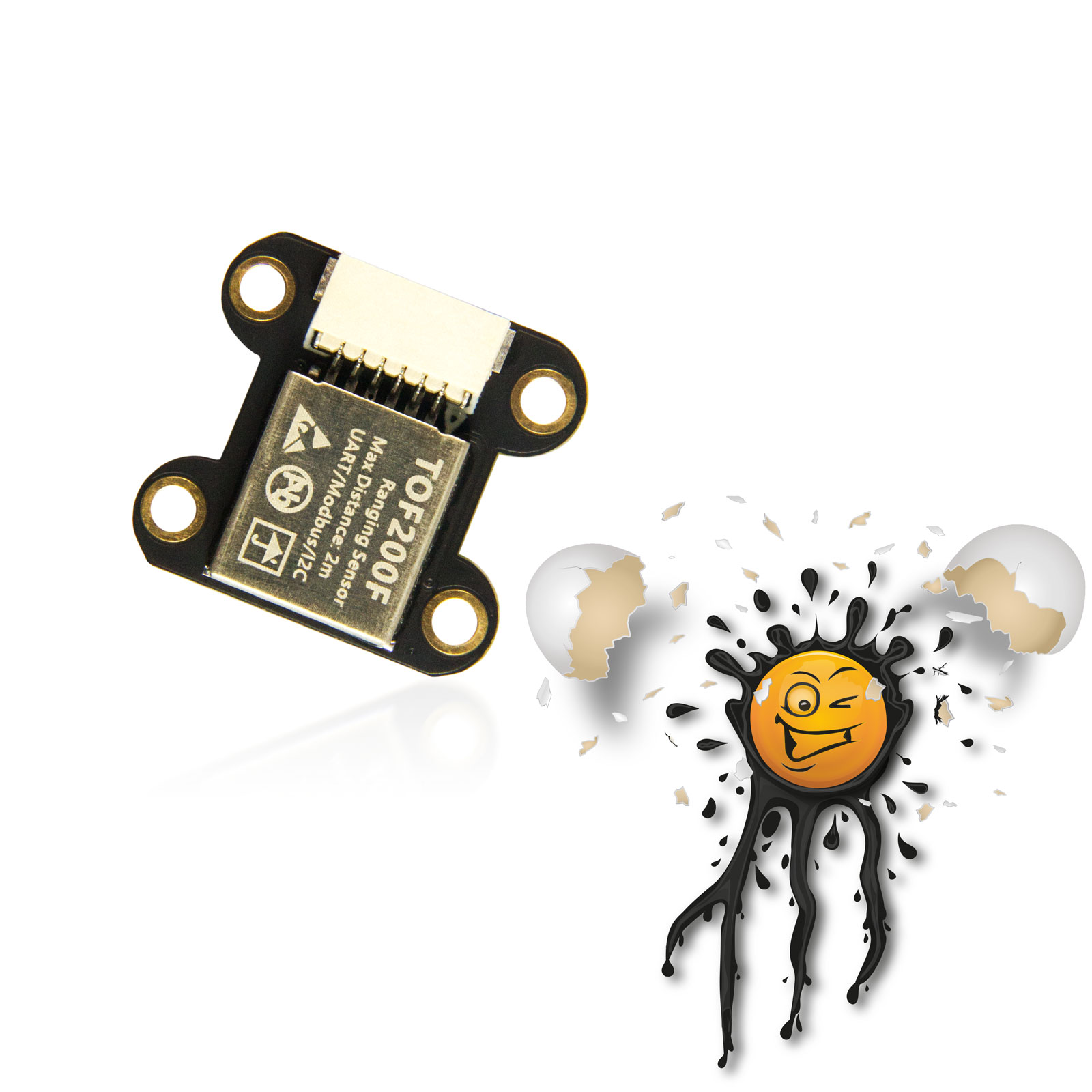

Laser ToF Sensor Modul

Das Time of Flight Modul verfügt über

• serielle Schnittstelle (RX / TX)
• I2C Schnittstelle
• Modbus Schnittstelle

Time of Flight Modul Belegung

1. rot Vin (3-5V+)
2. schwarz GND (3-5V-)
3. gelb I2C SDA
4. blau I2C SCL
5. weiß seriell RX
6. grün seriell TX

• TOF200 Module, based on VL53LX0 for typical distance range of 2 Meter
• 1 pcs. JST-SH 1mm pitch to dupont connector adapter length 10cm

Compared to typical ultrasonic based Distance Sensor Modules, the TOF Module is based on Infrared measurement. Based on a high sampling the Time of Flight Module is perfect for

• Gesture Detection
• typical distance Sensor
• Level Detection
• Motion Sensor
• etc.

Applications.

Laser ToF Sensor Module

The Time of Flight Modul supports

• serial Interface (RX / TX)
• I2C Interface
• Modbus Interface

Time of Flight Modul Belegung

1. red Vin (3-5V+)
2. black GND (3-5V-)
3. yellow I2C SDA
4. blue I2C SCL
5. white serial RX
6. green serial TX

Time-of-Flight Module Features:

• Working Voltage:3V – 5V
• Working Current 40mA
• Detection Range / Distance: from 5 mm
  up to 200cm (TOF200)
• Measurement: Infrared 940nm
• Interfaces:
  I2C
  serial
  modbus
• selectable Ranging Profiles
