JDY-40 2.4GHz Wireless Funk Modul

JDY-40 2.4GHz Wireless- Funk- Fernbedienung- Remote- Controller Modul Arduino

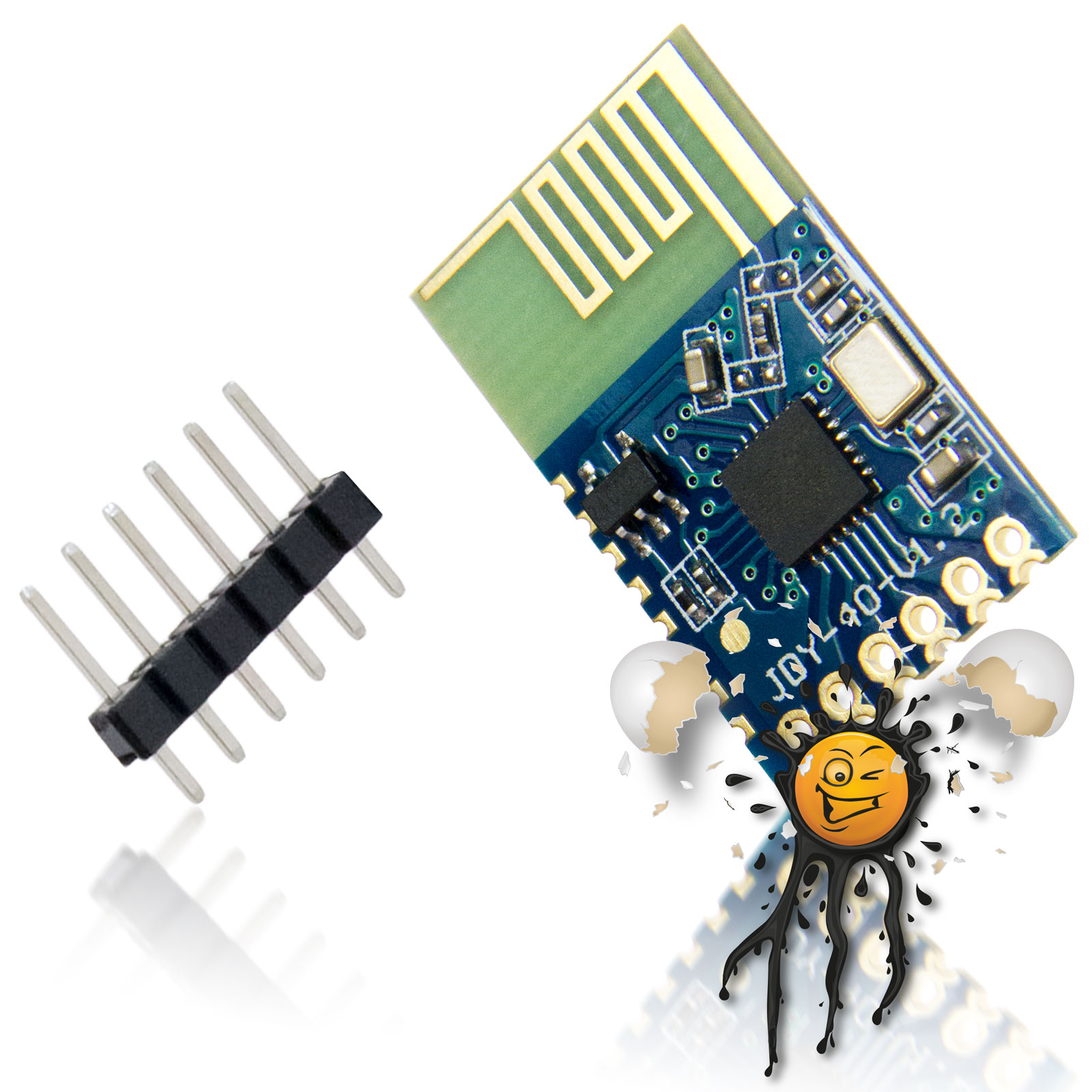

JDY-40 2.4 GHz. wireless remote controller module incl. Pinheader © androegg

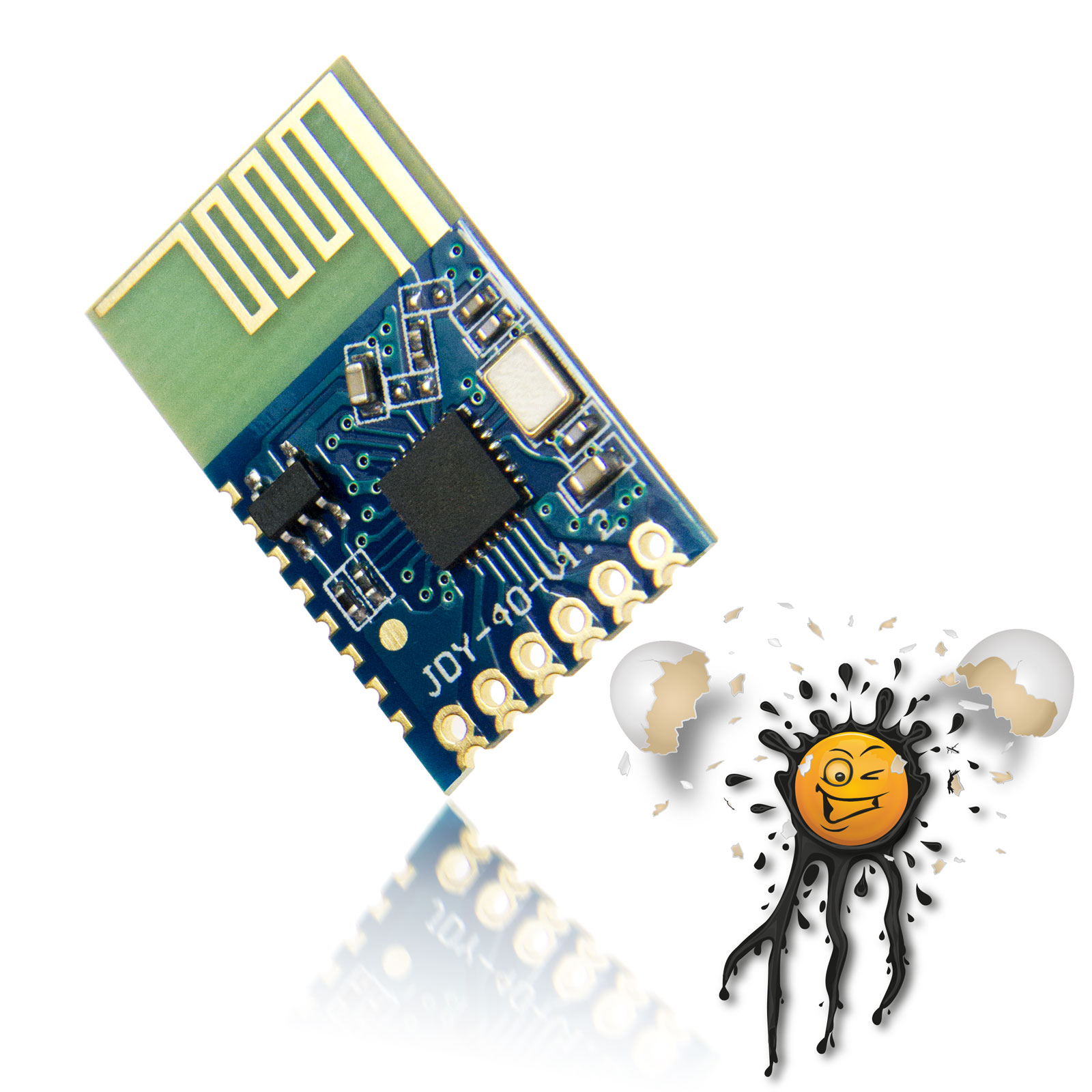

JDY-40 2.4 GHz. wireless remote controller module © androegg

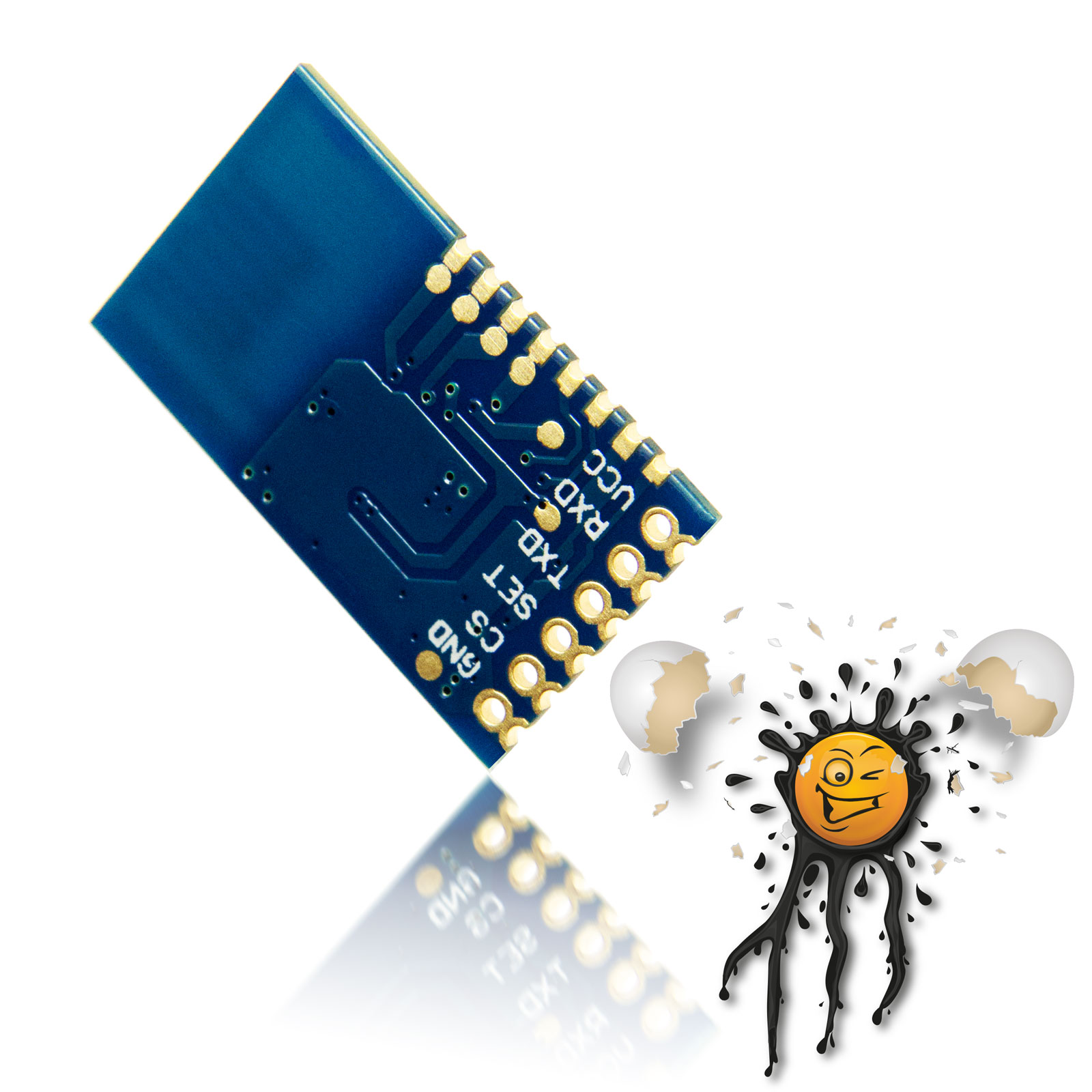

JDY-40 remote controller module pinout © androegg

Das JDY-40 2,4 GHz. Modul eignet sich perfekt zur einfachen Herstellung von frengesteuerten Anwendungen.

Im Vergleich zu anderen Modulen bedarf es keine aufwendige Erstellung einer Firmware oder Software. Das JDY-40 verfügt bereits über eine notwednige Firmware die mittels einfachen AT Befehlssätzen über die integrierte UART Schnittstelle konfiguriert wird.

Das JDY-40 Modul verfügt über

• 8 GPIO
• eine UART Schnittstelle

JDY-40 Module können ähnlich wie bei typischen Fenrbedienungen direkt miteienander gekoppelt / verbunden werden.

Zum Betrieb verfügt das JDY-40 Modul über 7 konfigurierbare Betriebsarten

• A0 (default) serieller, transparenter tarnsmission Modus
• C0 Fernbedienungsmodus / Transmitter, mit Indikator Unterstützung
• C1 Fernbedienungsmodus / Transmitter, ohne Indikator Unterstützung
• C2 Fernbedienungsmodus Empfänger IO LOW Level beim Empfang von HIGH Level erfolgt High für 30mS
• C3 Fernbedienungsmodus Empfänger IO HIGH Level beim Empfang von LOW Level erfolgtLOW für 30mS
• C4 Fernbedienungsmodus Empfänger IO LOW Level beim Empfang von HIGH Level wird auf HIGH Level geschaltet
• C5 Fernbedienungsmodus Empfänger der IO Level wird umgekehrt zum Sender geschaltet, wird HIGH empfangen wird auf LOW geschaltet, bzw. wenn LOW empfangen wird, wird auf HIGH geschaltet

einsetzbar.

bis zu 120 Meter 2.4 GHZ Fernbedienungsmodule

Das JDY-40 Modul unterstützt bis zu 128 Kanäle, sodass selbst komplexe Netzwerke realisierbar sind.

The JDY-40 2.4 GHz. Module is perfect for easy remote controll applications.

Compared to typical modules the JDY-40 Modules its easy to use, no firmware or software required. The JDY-40 module supports AT Commands thru UART for required configuration.

The JDY-40 Module supports

• 8 GPIO
• 1 UART Interfcae

The JDY-40 Module could be directly paired to other JDY-40 Modules, like typical remote control applications.

Based on required application 7 modes are available

• A0: Serial port transparent transmission Transceiver mode (default)
• C0: Remote controller or IO key indicator light (Transmitting terminal)
• C1: remote controller or IO key without indicator light (Transmitting terminal)
• C2: IO is low level at normal level, high level after receiving signal and low level after delay 30mS
• C3: IO is high level at normal level, low level after receiving signal and high level after delay 30mS
• C4: IO is low level at normal level, receives pressed signal of high level and receives lift signal low level
• C5: IO level is reversed when IO receives the pressed signal.

up to 120 Meter 2.4 GHz remote controller

 The JDY-40 Module supports up to 128 channels.

JDY-40 2.4 Ghz Module Features:

• Operating Voltage from 2.2V-3.6V
• Operating frequency range 2.4 GHz.
• Transmit power 12db (max.)
• Reception sensitivity -97db
• Transmission distance up to 120 meters
• Baudrate from 1200 – 19200 bps
• up to 128 supported channels
• easy AT command configuration
• 7 operation modes
• Sleep current 5µA
• RX current 24 mA
• TX current 40 mA
