HD44780 LCD-Anzeige 1602

ESP8266 HD44780 LCD-Anzeige 1602 blau grün inkl. I2C LCM Interface Arduino

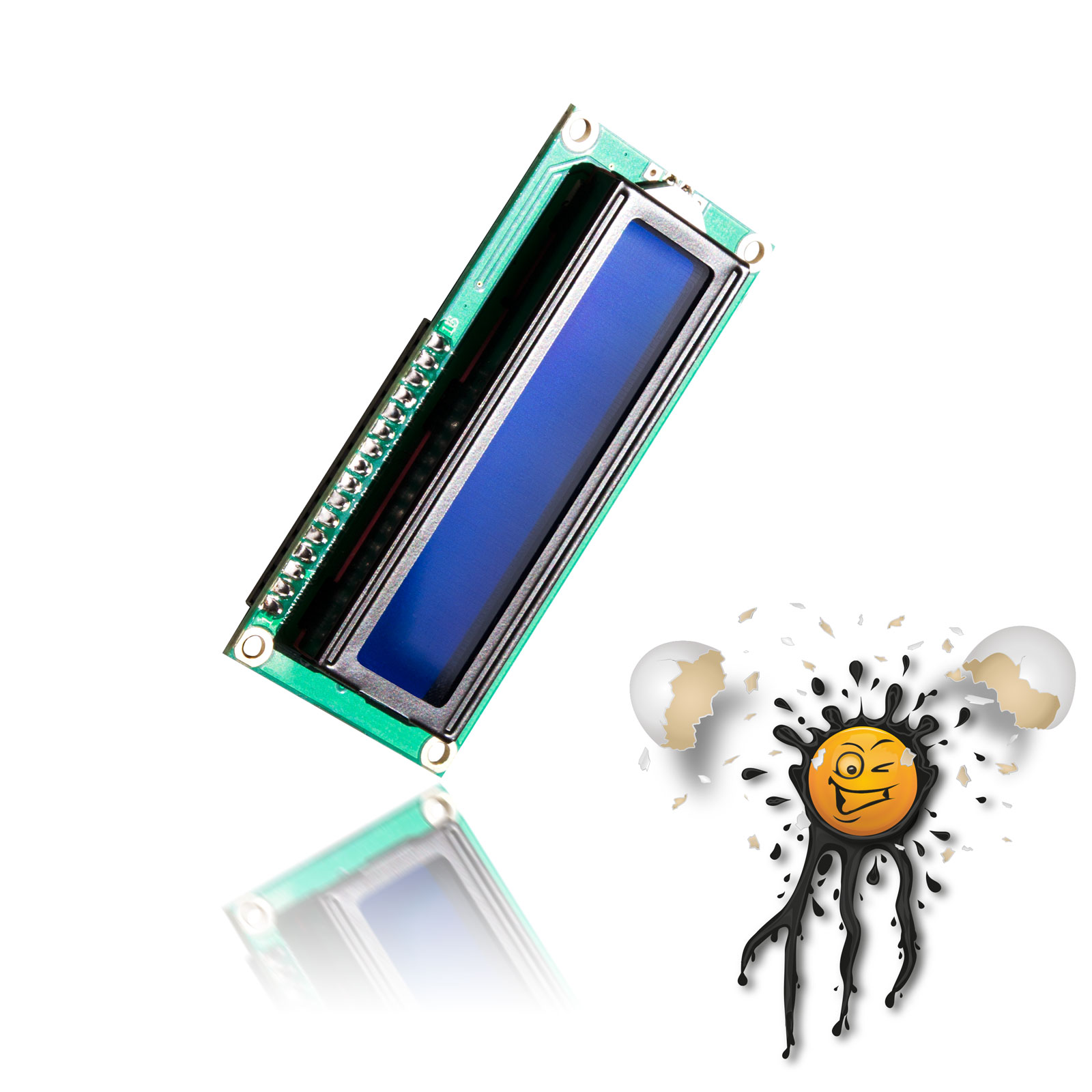

1602 LCD Display HD44780 © androegg

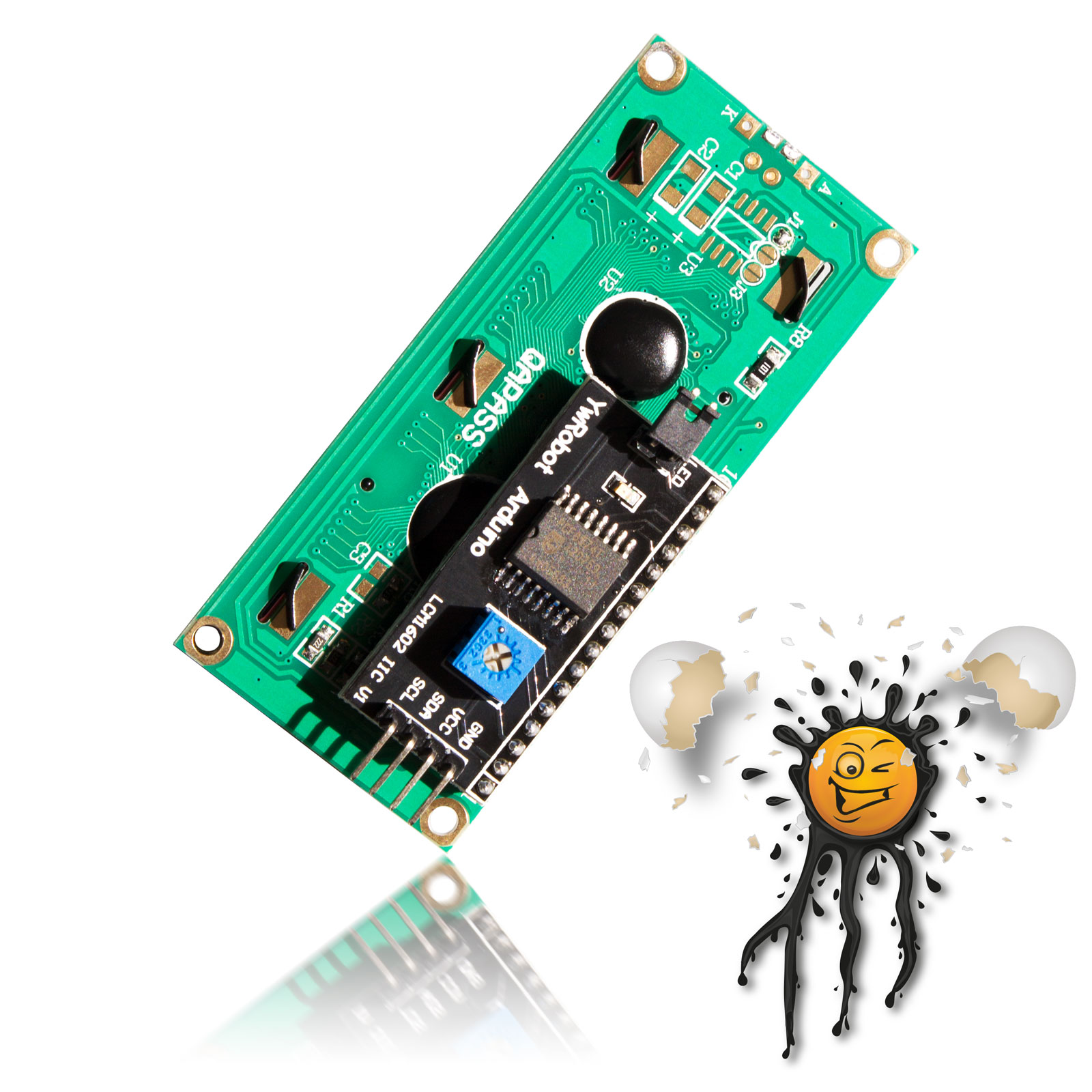

LCD Display incl. I2C LCM Interface © androegg

• grün
• blau

verfügbar.

Arduino 1602 I2C Anzeigenmodul

Das LCD-Display mit I2C LCM Schnittstelle zum direkten Anschluss an die I2C Schnittstelle wie beispielsweise

• ESP8266
• ESP8285
• ESP32
• Arduino
• MCU 8051
• usw.

Dank der LCM Schnittstelle benötigt man zum Betrieb des Anzeigenmoduls lediglich

• SDA serial Data
• SCL serial Clock

Die LCM Schnittstelle konvertiert die seriellen Daten auf die 6 Signalleitungen des HD44780 Controller.

The 1602 I2C Display its available

•  green
• blue

backlight.

Arduino 1602 I2C Display

The LCD Display supports I2C Interface thru integrated LCM Module. Because of the LCM / I2C Interface the LCD Display supports a wide range of MCU’s for example

• ESP8266
• ESP8285
• ESP32
• Arduino
• MCU 8051
• etc.

Required data Interface its based on

• SDA serial Data
• SCL serial Clock

The LCM Module converts the I2C Data to the HD44780 Controller / Interface.

1602 Display Features:

• available in 2 colors (green / blue)
• 5V power supply
• supports I2C interface
• displays 16 char in 2 rows (8 each row)
• Connections
  GND (-5V)
  VCC (+5V)
  SDA serial data
  SCL serial clock
• Dimensions 80mm x 36mm x 15mm
