GY-906 MLX90614ESF BAA BCC DCI Temperatur Sensor

GY-906 MLX90614ESF BAA BCC DCI kontaktloser Infrarot IR contactless Temperatur Sensor Modul

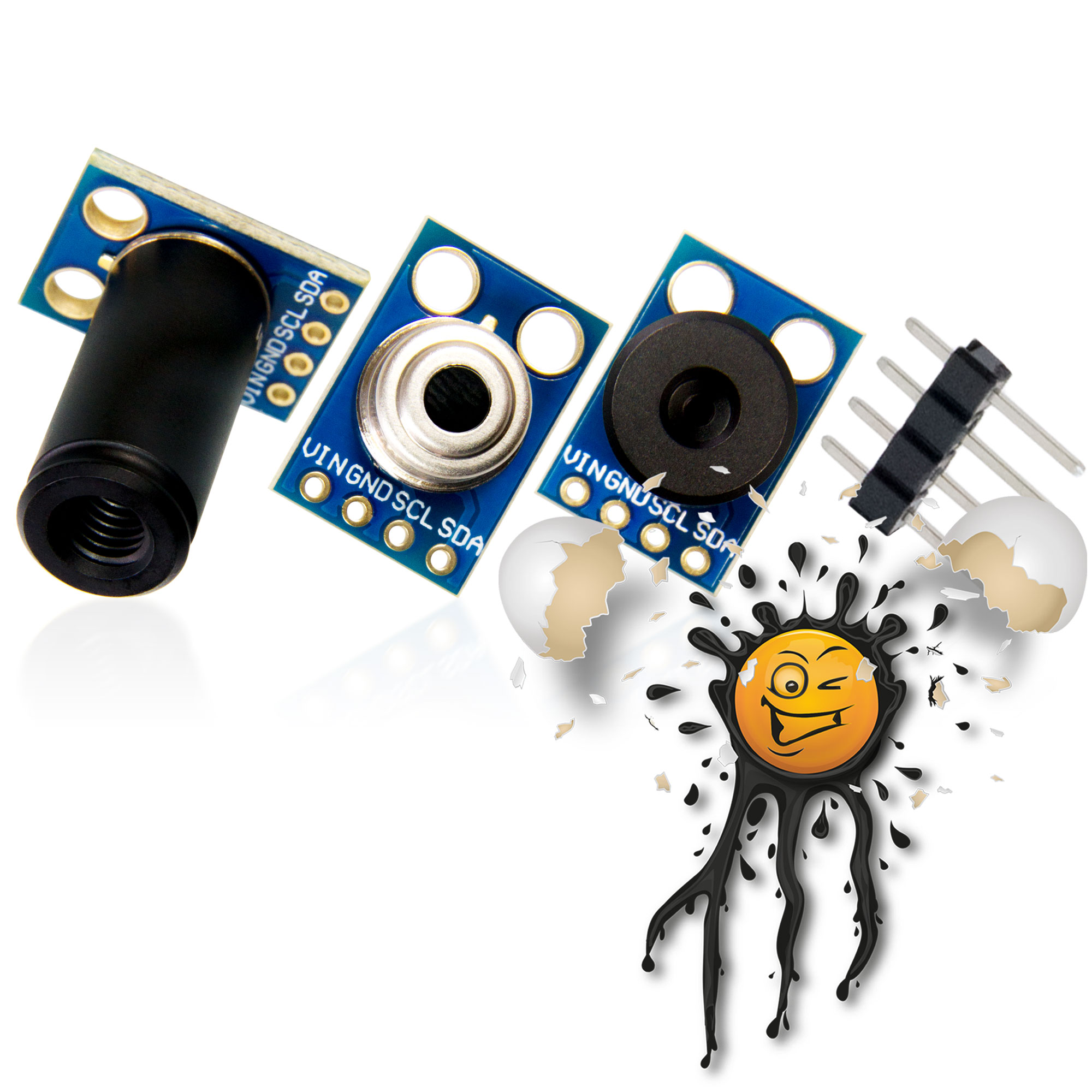

MLX90614ESF BAA BCC DCI IR contactless Temperatur Sensor Modules © androegg

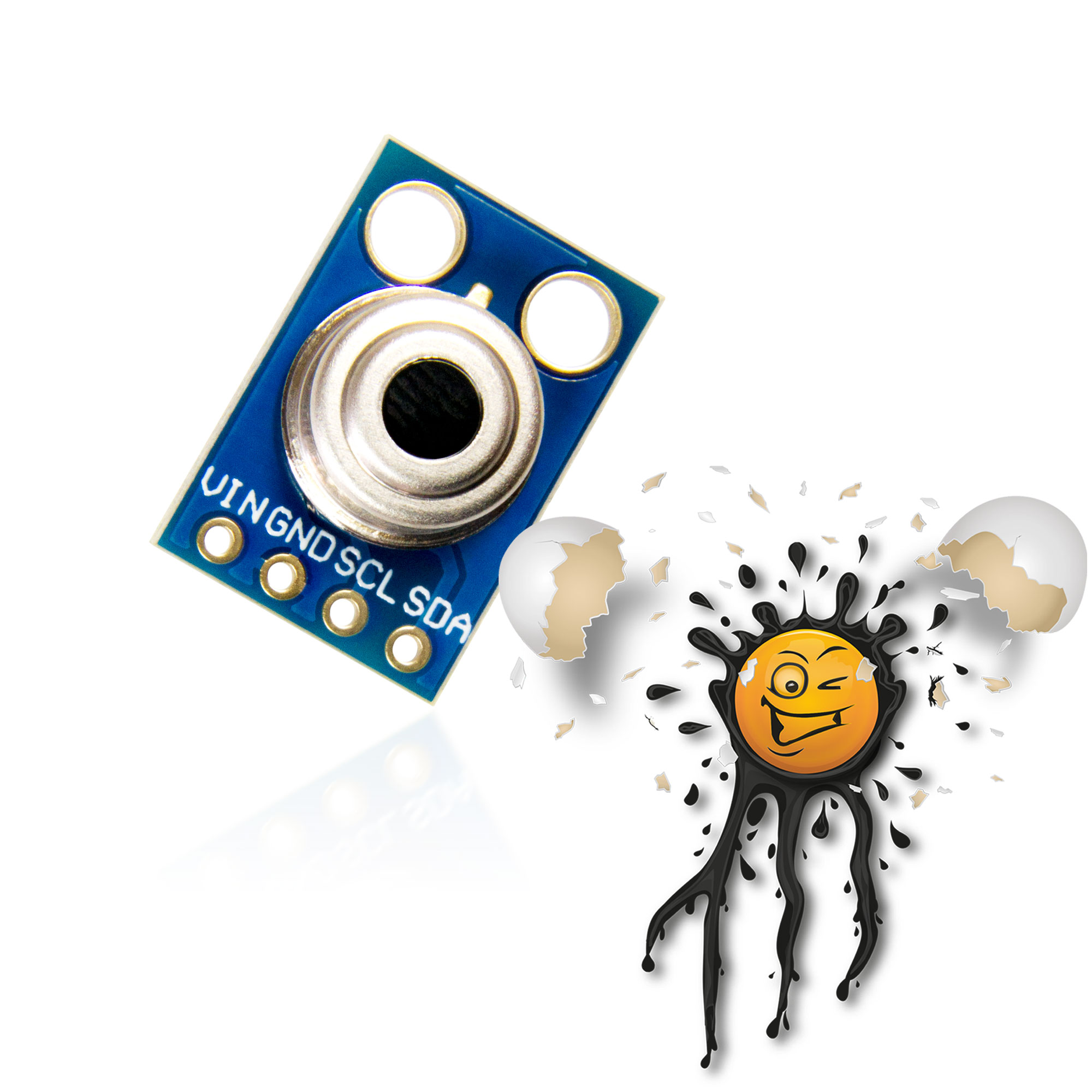

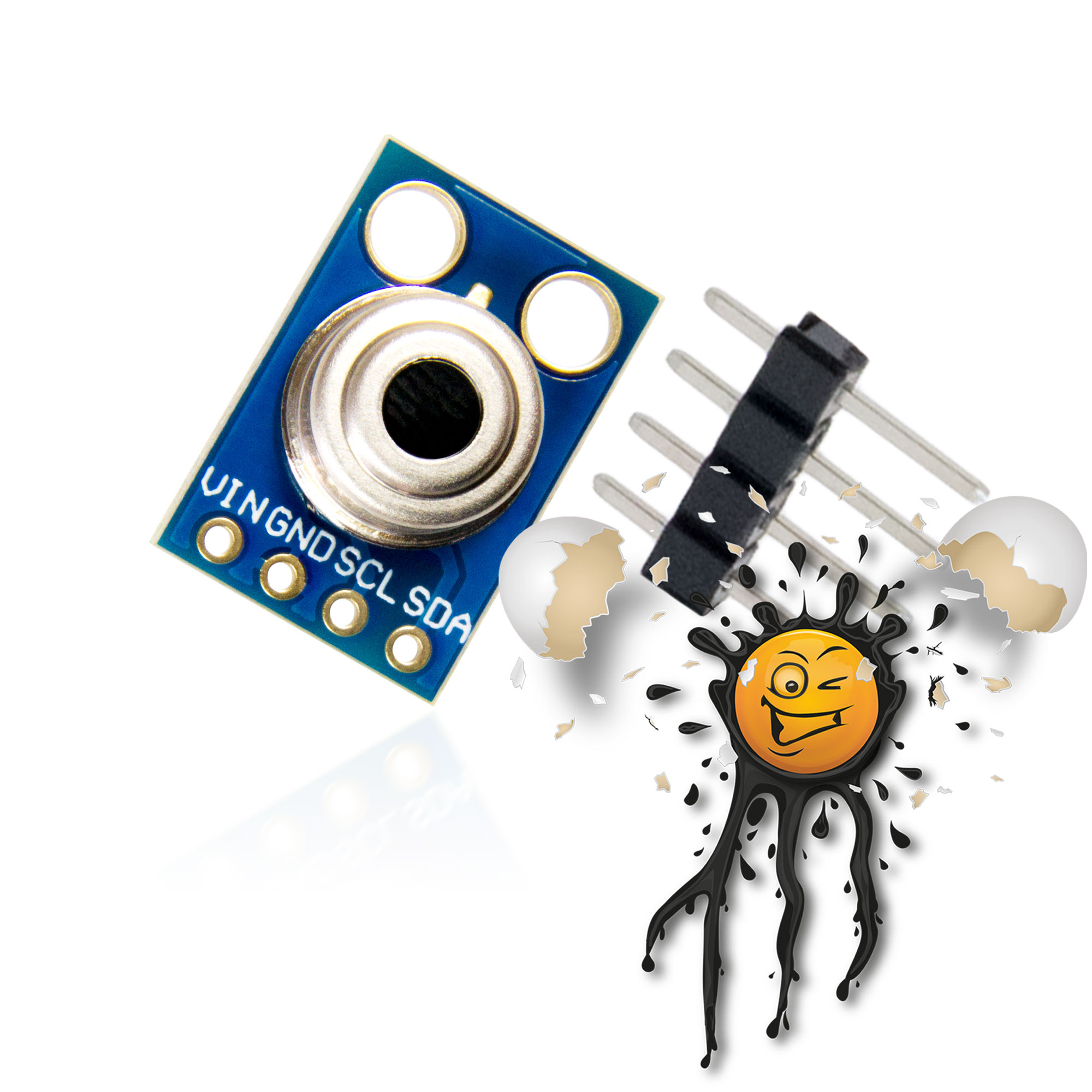

MLX90614ESF BAA Version IR contactless Temperatur Sensor Module © androegg

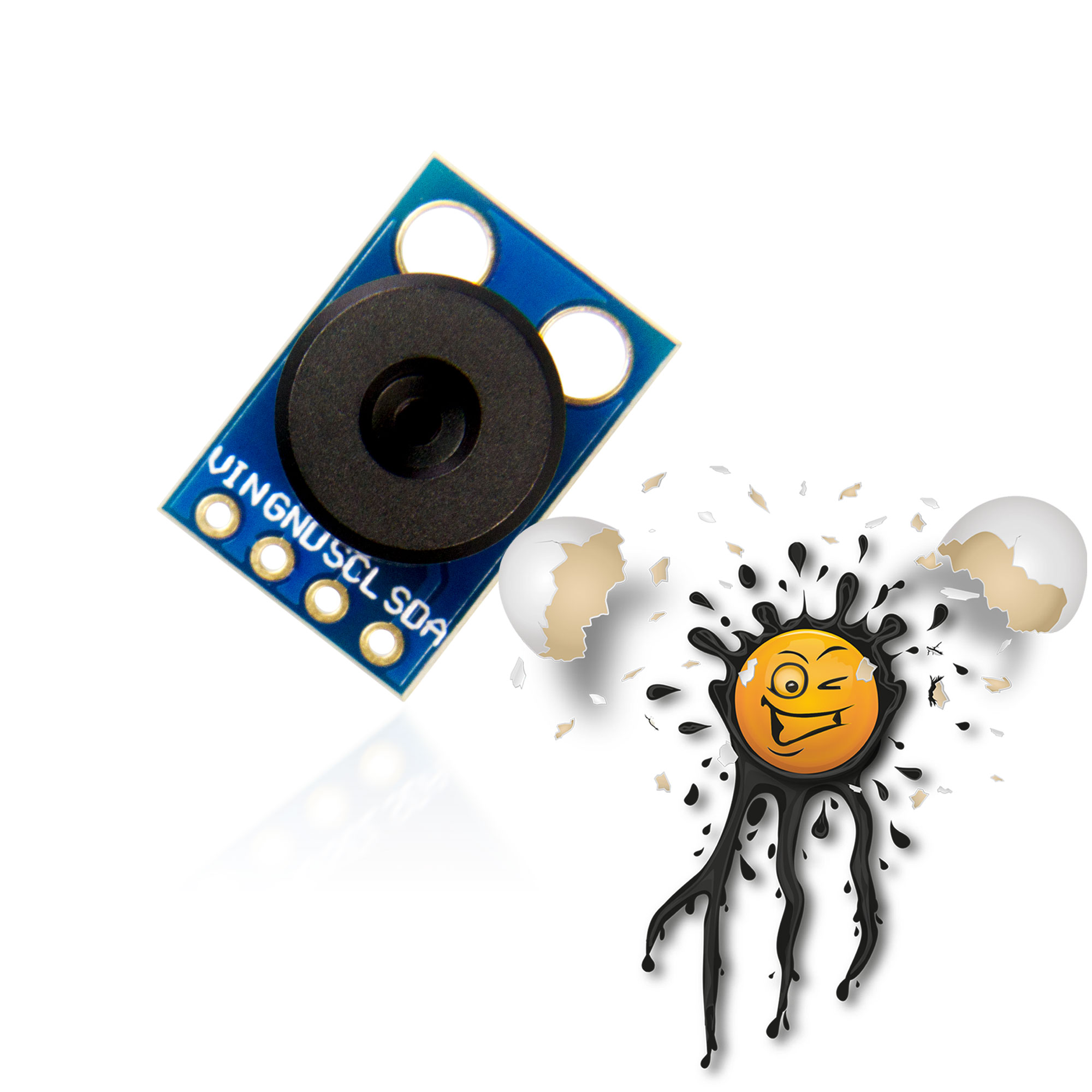

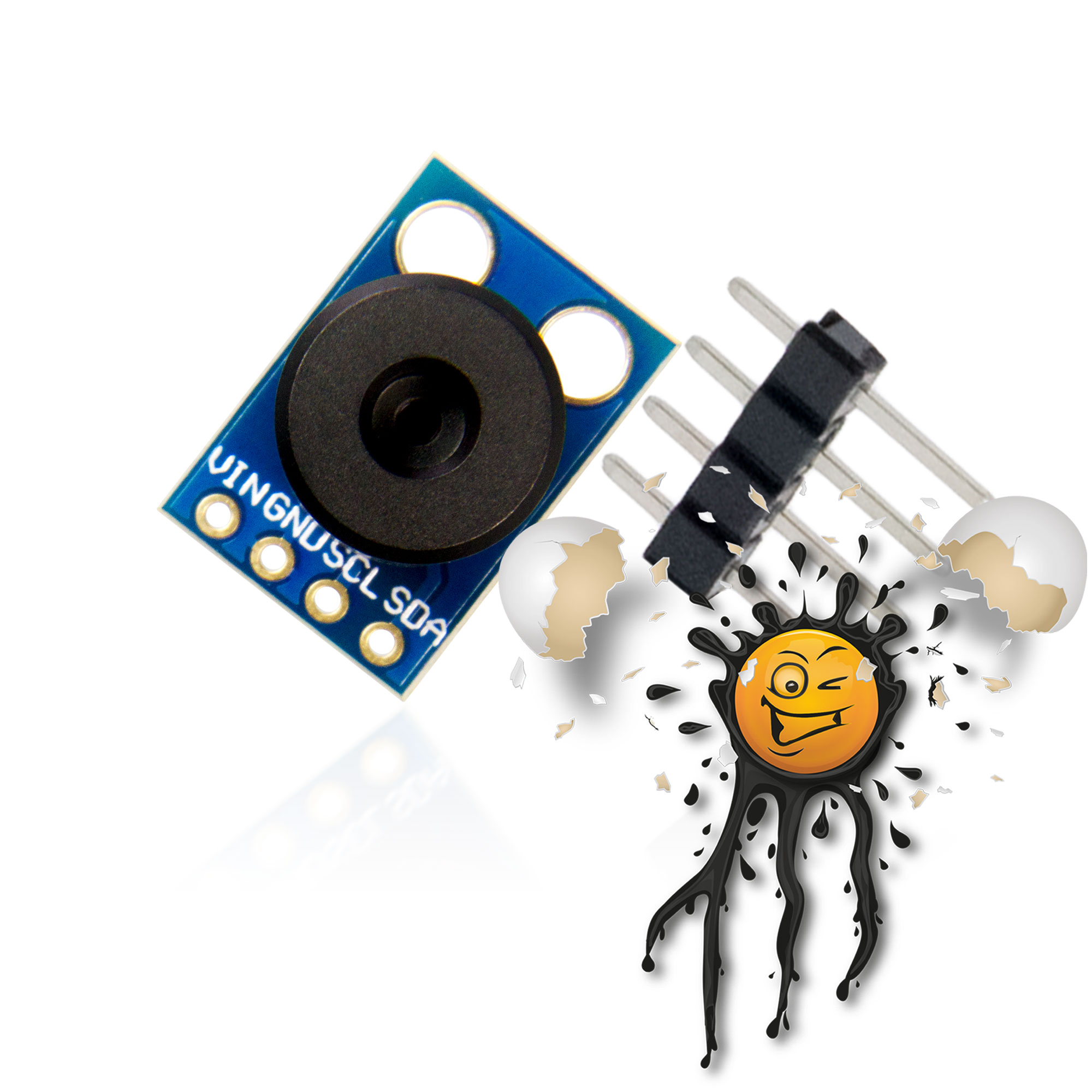

MLX90614ESF BCC Version IR contactless Temperatur Sensor Module © androegg

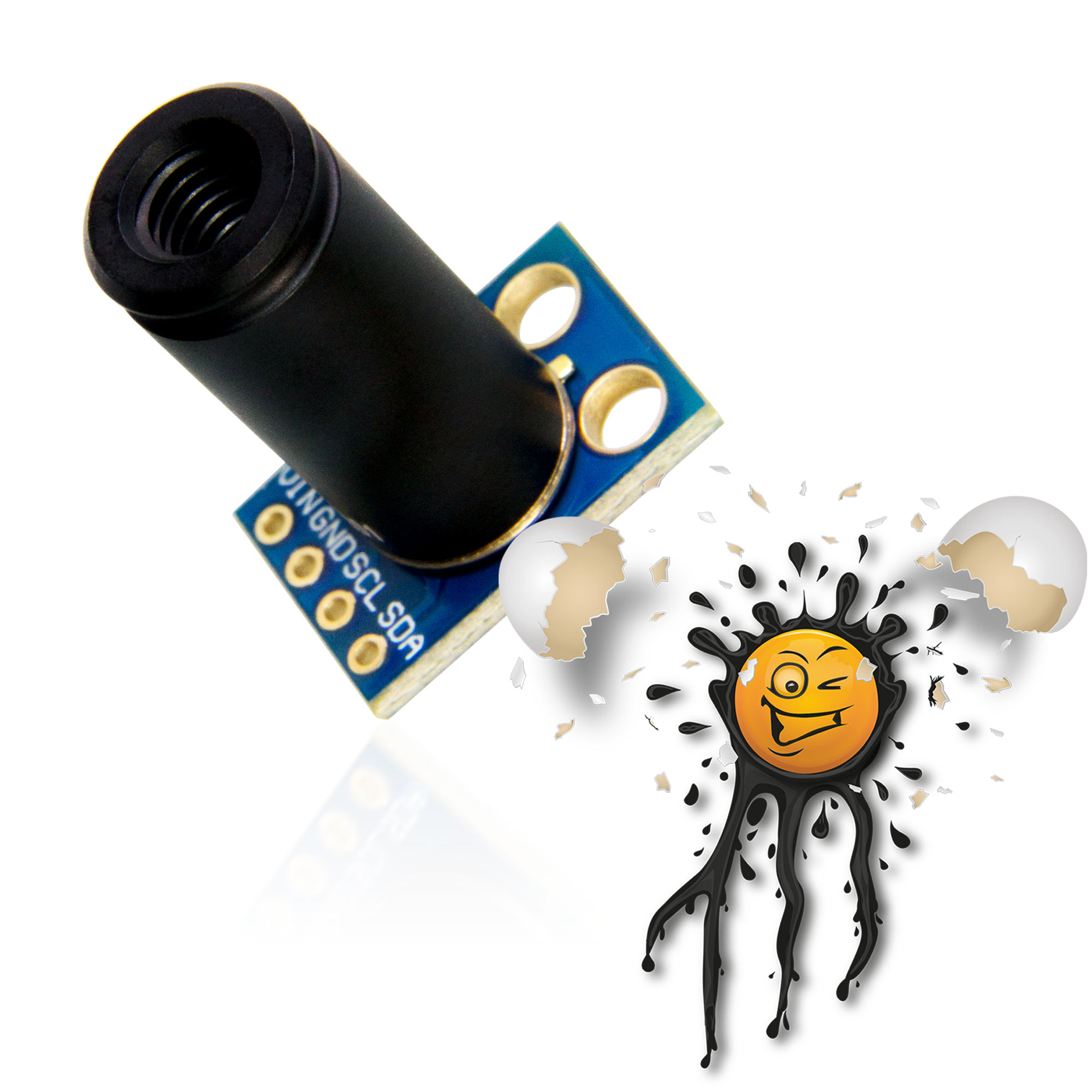

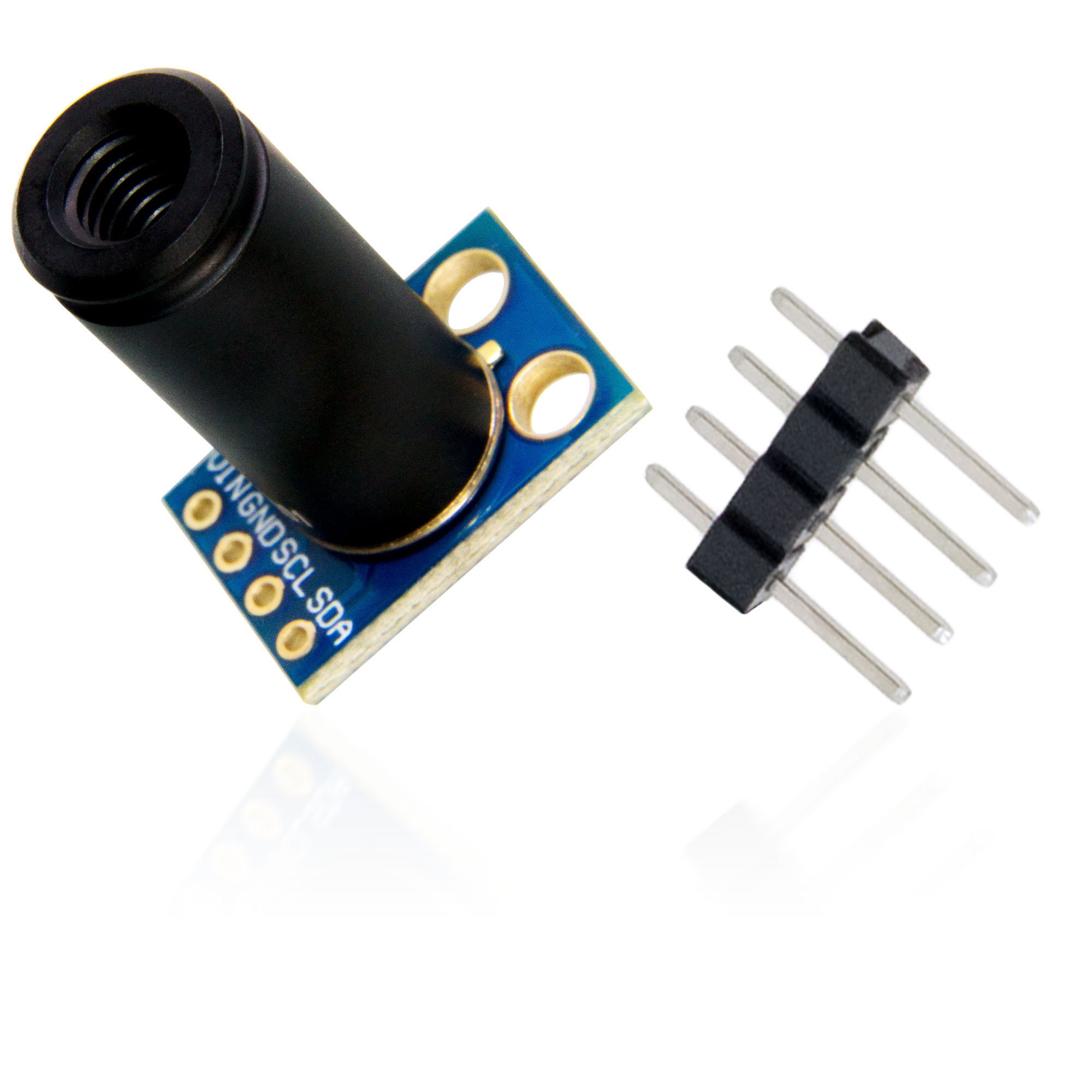

MLX90614ESF DCI Version IR contactless Temperatur Sensor Module © androegg

• MLX90614 BAA Version
• MLX90614 BCC Version
• MLX90614 DCI Version

Der MLX90614ESF verfügt zusätzlich über einen Umgebungssensor zur Erfassung der
Umgebungstemperatur, bzw. differnziert zwischen Umgebungs- und Objekt- Temperatur. Die Signalerfassung erfolgt über einen internen RAM mit Zugriff über eine I2C Schnittstelle.

Der MLX90614 erlaubt die Erfassung einer Umgebungs- / Sensor- Temperatur von -40°C bis 125°C und die Bestimmung einer Objekttemperatur von -70°C bis 380°C. Die Bestimmung der Objekttemperatur erfolgt dabei mit einer typischen Abweichung von ±1°C.

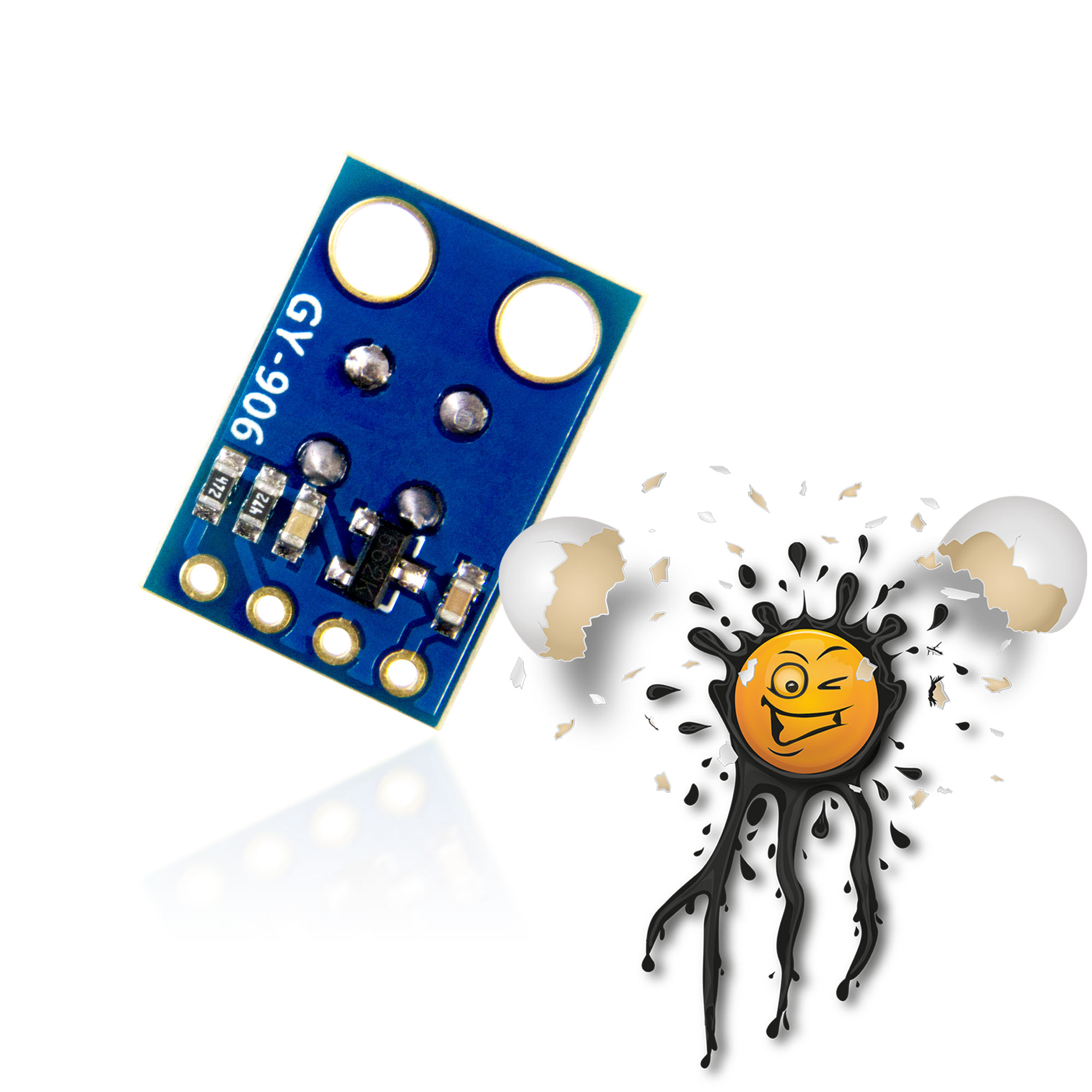

GY-906 MLX90614 Temperatur Sensor Modul

Das MLX90614 verfügt über einen

• Spannungskonverter + Kondensator
• I2C SDA Pull Up Widerstand
• I2C SCL Pull Up Widerstand

The contactless Infrared Thermometer / Temperature Sensor Module is available in 3 versions:

• MLX90614 BAA Version
• MLX90614 BCC Version
• MLX90614 DCI Version

Melexis MLX90614ESF contains an addiotional ambient sensor to measure the ambient temperature of the chip and a supply sensor to measure the VDD. The outputs of all IR, Ta, and VDD sensors are stored in internal RAM and accessible through I2C.

The MLX90614 has a -40°C to 125°C operational temperature range and can measure object temperatures between -40°C and 300°C. Maintaining high levels of precision across its full measurement scale, this Far Infrared sensor delivers a typical target object temperature accuracy of ±1°C.

GY-906 MLX90614 Temperature Sensor Module

The MLX90614 Sensor Modul has a

• Voltage Converter + Capacitor
• I2C SDA Pull Up Resistor
• I2C SCL Pull Up Resistor

MLX90614 Ir Temperature Sensor module Features:

• Input voltage: DC 3-5V
• Work Current: 25mA
• I2C Standby Current: 2mA
• Interface: I2C Pull Up Resistor on board
• Factory calibrated in wide temperature range: -40°C…+125˚C for sensor temperature and -70°C…+380˚C for object temperature.
• High accuracy of 0.5°C in a wide temperature range (0°C…+50°C for both Ta and To)
• High (medical) accuracy calibration
• Measurement resolution of 0.02°C
• Different package options for applications and measurements versatility
