ESP8266 ESP8285 ESP32 Herzschlag Sensor 0-1V ADC

ESP8266 ESP8285 ESP32 Herzschlag Heart Rate Sensor 0-1V ADC KY-039 Module Set

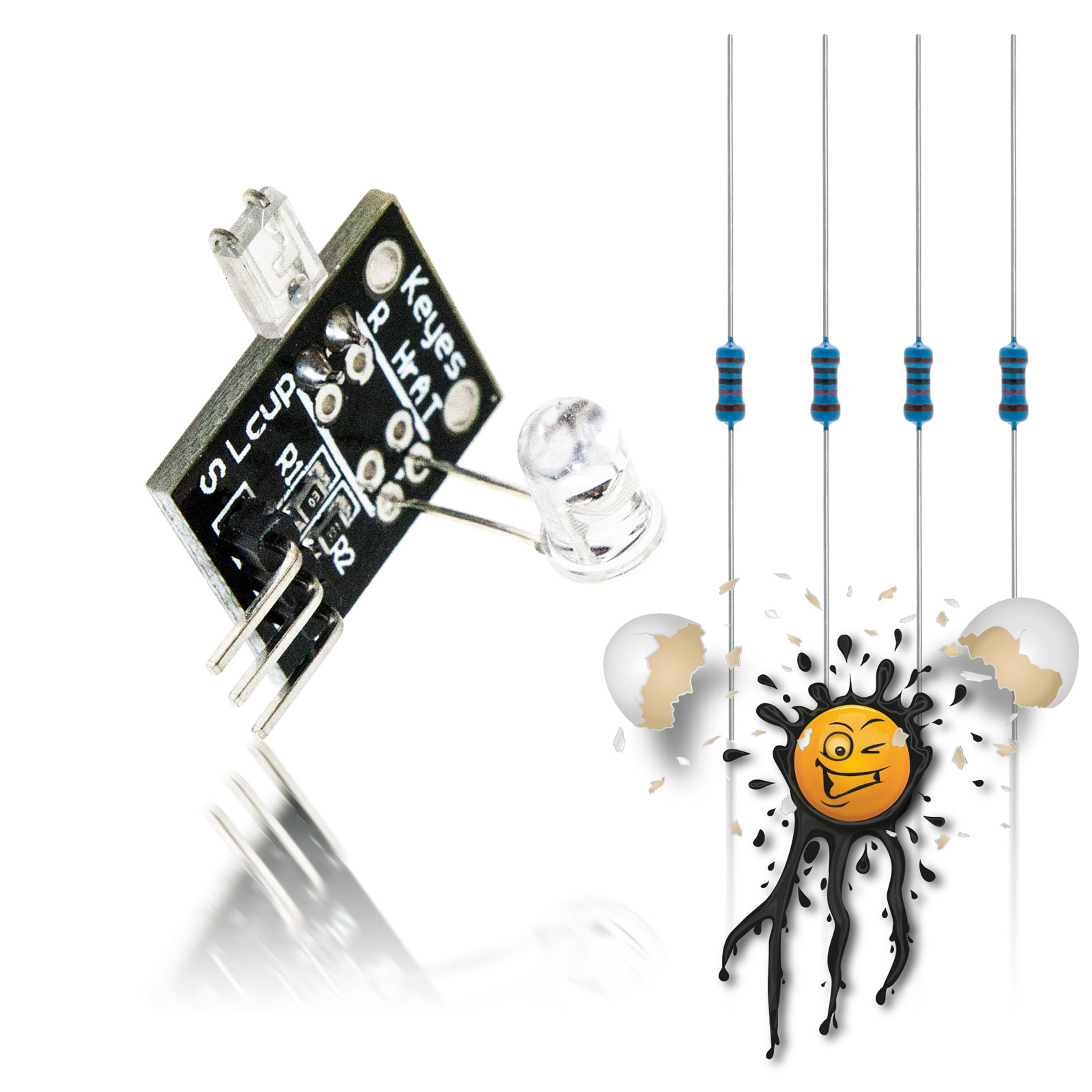

ESP8266 ESP8285 Heart Rate Sensor Set © androegg

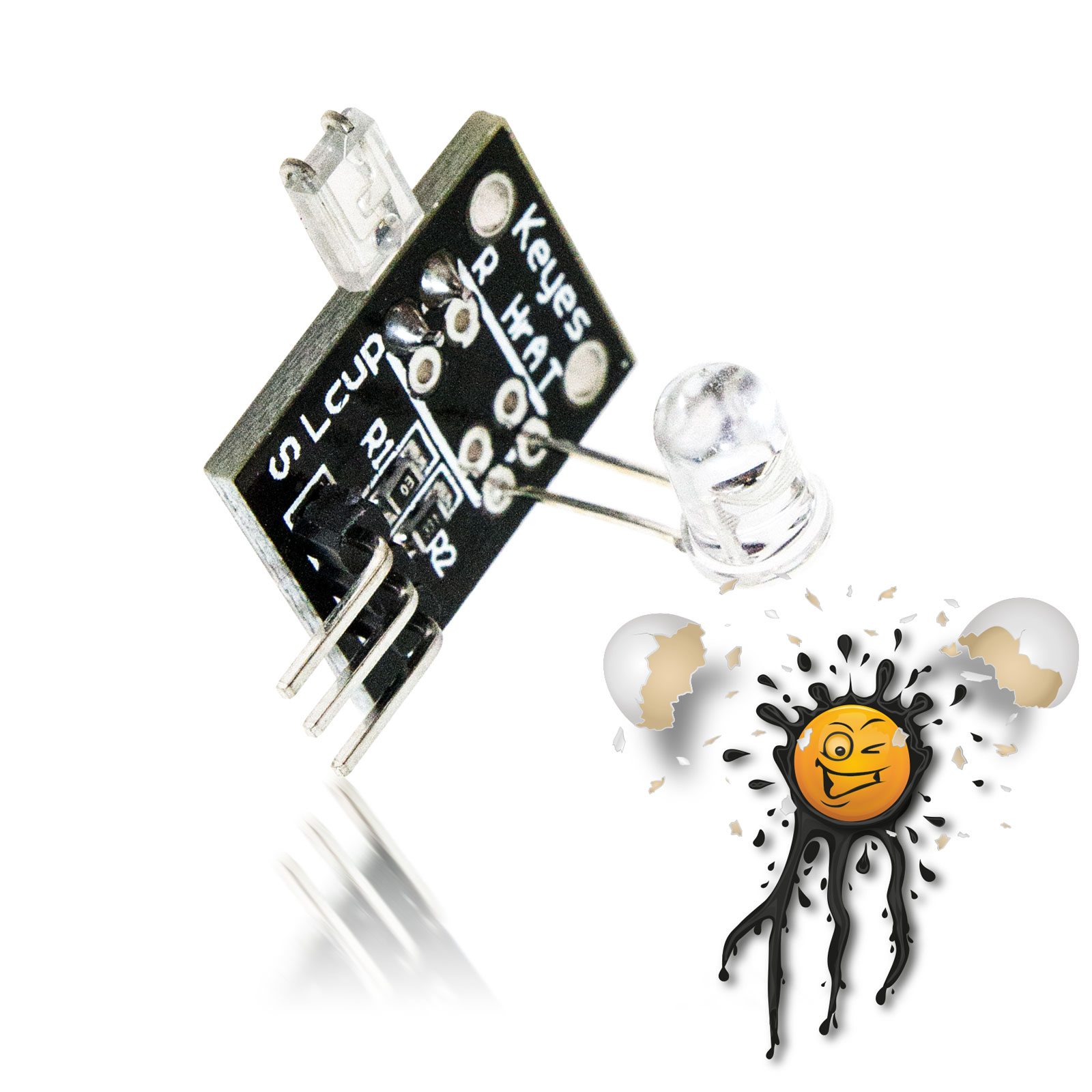

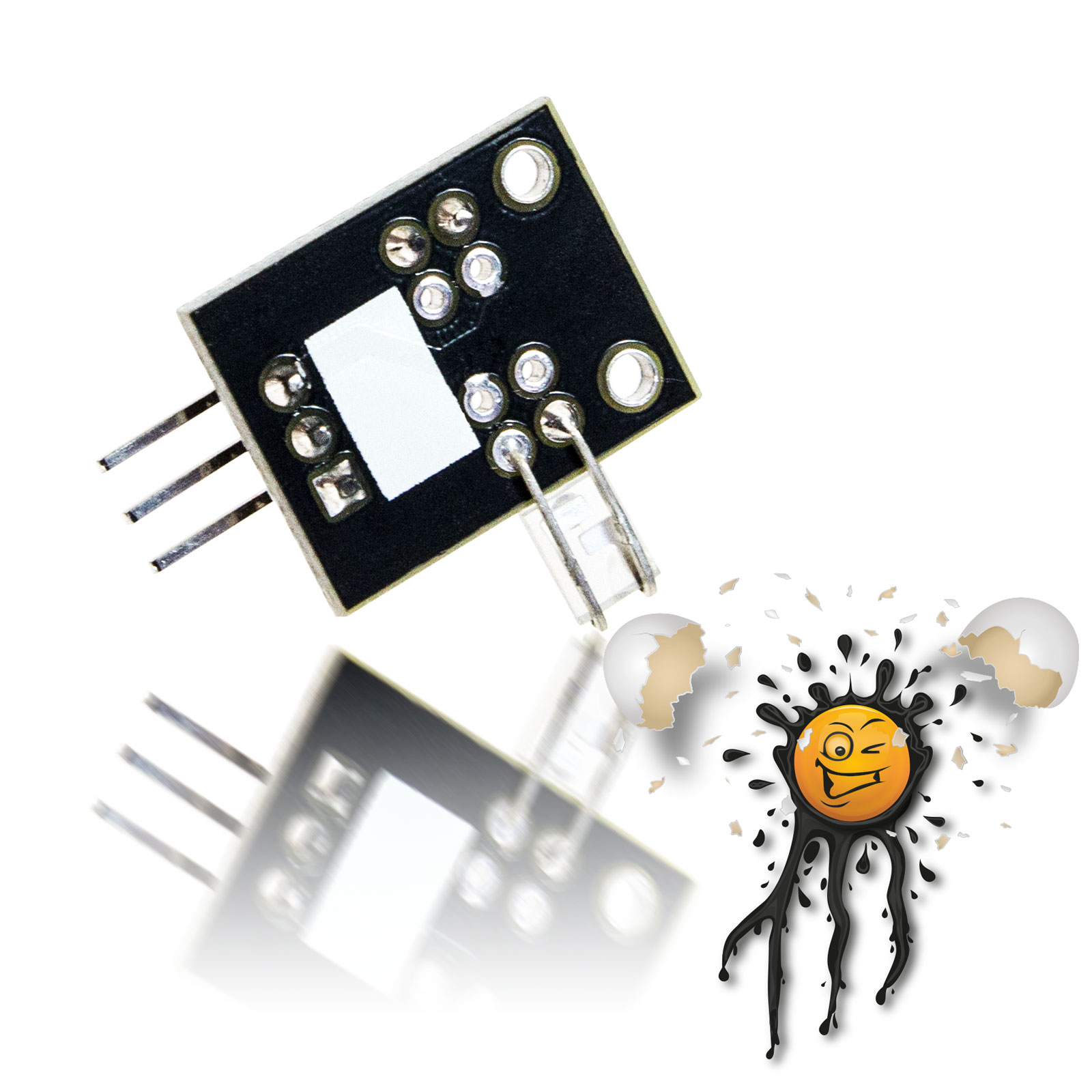

KY-039 Heart Rate Sensor Module © androegg

5V – 1V Voltage Divider © androegg

3.3V – 1V Voltage Divider © androegg

• 1 Stück Herzschlag Sensor Modul
• Widerstände Spannungsteiler auf 1V max. ADC

1V ADC Herzschlag Sensor set

Zur Messung der Herzschlagfrequenz muss ein Finger zwischen Infrarot LED und Sensor platzirert werden.

Das Herzschlag Sensor Modul gibt dann über den Signalausgang gemäß der Absorptionsrate einen analogen Wert aus.

Da der ESP8266 und ESP8285 einen maximales ADC Signal von 1V verarbeiten kann muss mittels den zum Liefrumfang gehörenden Widerständen die Signalstärke auf 1V limitiert werden.

The ESP8266 Heart Rate Sensor set incl.

•  1 pcs. Heart Rate Sensor Module
• Resistors / Voltage Devider 1V max. ADC

1V ADC Herat Rate Sensor Set

The sensor is made to shine an infrared led through your finger. The infrared sensor on the other side can then pick up slight changes in the light transmittance through your finger when blood is pumped in.

The Heart Rate Sensor Output its an analog Signal.

ESP8266 and ES8285 Module only supporting 1V max. on ADC. Therefore the set includes required Resistors / Voltage Divider for 1V ADC.

KY-039 Heart Rate Sensor Set Features:

• 5V Operating Voltage
• 4 pcs. resistors (Voltage Divider)
• IR LED
• Sensor
• 3 Pin Connector 2.54 mm Pitch
  GND (-5V)
  VCC (+5V)
  S Signal analog
