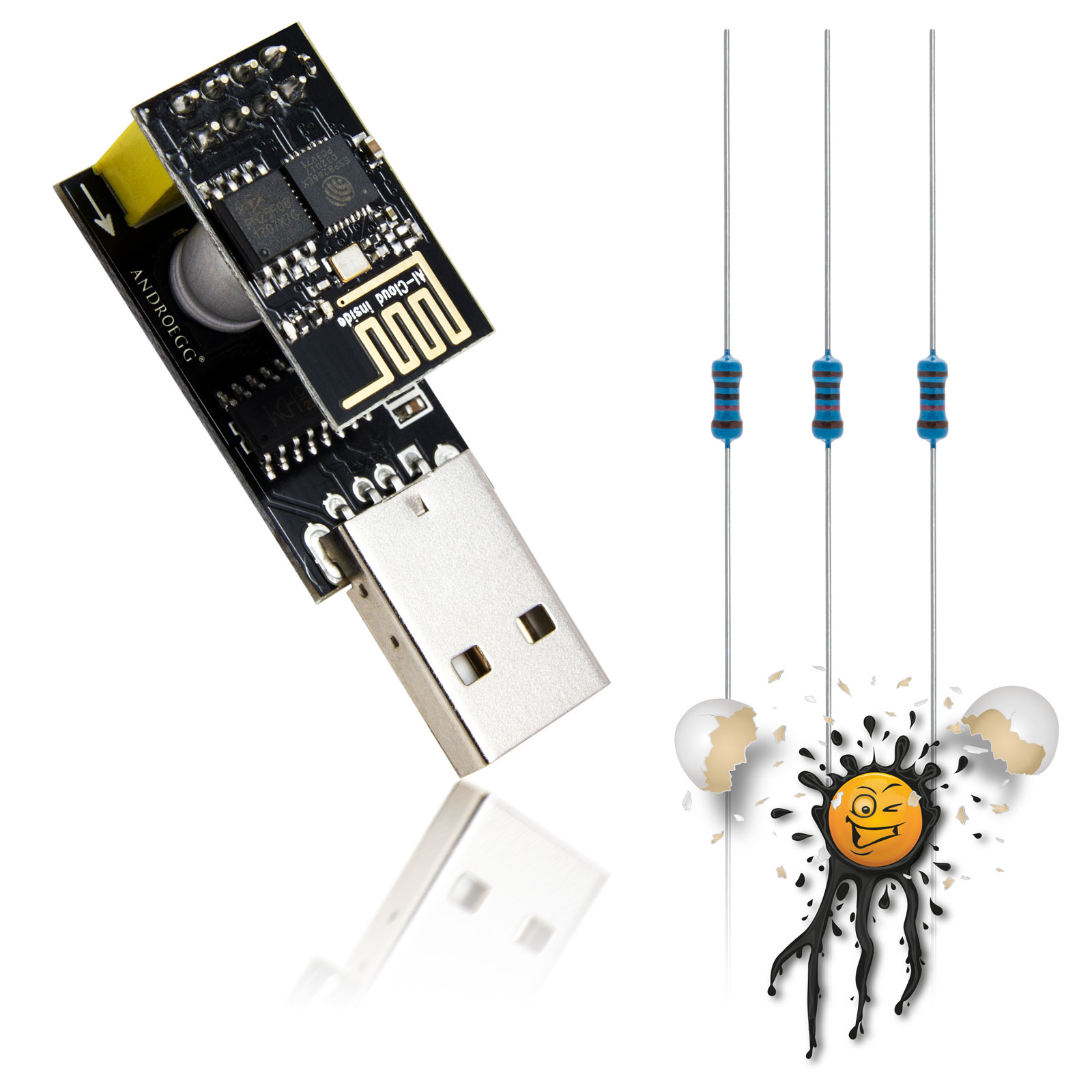

ESP-01 mit USB TTL Konverter

ESP8266 Beginner Set ESP-01 8Mbit + USB TTL serial Konverter + Widerstände

ESP8266 ESP-01 Beginner Set © androegg ®

ESP-01 CH340 USB/TTL Converter © androegg ®

CH340 USB TTL Converter © androegg ®

original AI Thinker ESP8266 ESP-01 Module © androegg ®

ESP-01 Board Pins © androegg ®

AI Thinker ESP-01 Board Pinout © androegg ®

10KΩ Resistors © androegg

• 1 Stück AI Thinker ESP8266 ESP-01 Modul
• 1 Stück CH340 USB TTL Konverter
• 3 Stück Widerstände 10 KΩ

Der einfache und günstige Einstieg in das Internet of Things. Wie gewohnt umfasst das Androegg ® ESP Beginner Set alles für den Betrieb eines ESP8266.

Neben dem ESP-01 umfasst das ESP8266 ESP-01 Beginner Set den passenden USB TTL Konverter basierend auf dem CH-340. Zum Betrieb des ESP-01 muss der ESP-01 lediglich auf dem CH340 USB TTL Konverter augesteckt werden. Etwaig benötigte Treiber für

• OS X
• Windows
• Linux

stehen auf unserer Internetseite zum Downlaod bereit. Selbst die benötigte Spannungsversorgung für den AI Thinker ESP8266 ESP-01 erfolgt mittels dem CH340 USB / TTL Konverter.

Günstiger Einstieg in das Internet of Things

Einmal mit einem USB Anschluss verbunden, kann direkt mit dem ESP-01 kommuniziert werden.

Das ESP8266 ESP-01 Beginner Set eignet für folgende ESP SDK geeignet

• Espressif ESP SDK
• NodeMCU
• Espruino
• Arduino
• esp open sdk
• Micropython
• Mongoose
• freeRTOS
• …

Selbst an die zum Flashen und Reset benötigten Wiederstände wurde in diesem Set gedacht. Um die gewünschte Firmware auf den ESP-01 zu flashen muss lediglich der GPIO0 mittels einem beiliegenden 10 KΩ Widerstand auf GND gebrückt werden.

Bei dem aktuellen ESP-01 (schwarze Platine) wurde unter anderem der SPI Flash Größe, im Vergleich zum Vorgänger (ESP-01 mit blauer Platine) verdoppelt.

ESP-01 mit 8Mbit Flash

Der CH340 USB Konverter ist optimiert zum Flashen / Beschreiben eines ESP8266, mittels RS232 / seriellem Protokoll. Der CH340 USB TTL Konverter ist geeignet für OS X von 10.7 bis 10.11, Windows 7 bis 10, sowie gängige Linux Derivate.

Alle aktuellen Treiber als download verfügbar

Bei den typischen USB Treiber Problemen unter OS X bitte auf unserer Internetseite, bzw. in unserem Datenblatt nachschlagen.

Complete ESP8266 ESP-01 Beginner Set incl.

• 1 piece AI Thinker ESP8266 ESP-01
• 1 piece CH340 USB TTL serial UART Converter
• 3 pcs. Resistor 10 KΩ

The easiest way to start into the World of IoT. The original AI Thinker ESP-01 ind combination with our CH340 USB TTL Converter is perfect for starting into Internet of Things.

This Androegg® ESP-01 Beginner Set inculdes everything for starting from scratch into IoT. Simply plug the ESP-01 Modul into the CH340 USB TTL Converter, required drivers are available for

• OS X
• Windows
• Linux

The ESP-01 CH340 USB/TTL Converter supports the ESP8266 also with required power. No additional Power Supply or wires required.

low price start into Internet of Things

After connecting the ESP8266 ESP-01 Beginner Set with a free USB Port the connection to the ESP-01 Module is established.

The ESP8266 ESP-01 Beginner Set works with

• Espressif ESP SDK
• NodeMCU
• Espruino
• Arduino
• esp open sdk
• Micropython
• Mongoose
• freeRTOS
• …

For flashing one of the available Firmware one 10 KΩ (3 pcs. included) Resistor must be connected between GPIO0 and GND.

Compared to old Version of ESP-01 (blue Board) acutual Version of ESP-01 (black Board) has double Size of ESP Flash Size.

ESP-01 with 8Mbit Flash

Our CH340 USB Converter is optimized for flashing, writing, and reading to ESP-8266 Module. Our CH340 USB TTL Converter works on OS X up to Version 10.11 (El Capitan) Windows 7 bis 10, also common Linux Derivatives

all driver downloads available

Please check our Data Sheet for solving common problems during MAC OS X Driver Installation.

ESP-01 Features:

• CPU / MPU:
  • Frequency: 80 / 160 MHz.
  • Risk: 32-bit
  • Instruction Ram: 64 Kb
  • Data Ram: 96 Kb
• SPI Flash:
  • Flash memory: 8Mb
  • clock frequency: 120 MHz.
  • Page program: up to 256 bytes in 0.7ms (TYP)
  • Sector erase: 512Kb in 150ms
  • Chip erase: 10s
  • High Speed Clock Frequency:
  • -120MHz for fast read with 30PF load
  • -Dual I/O Data transfer up to 180Mbits/s
  • -Quad I/O Data transfer up to 360Mbits/s
  • Deep power-down: 5μA (MAX)
  • Write Cycles: > 100,000 write cycles per sector
    Data retention: > 20 Years
• 802.11 b/g/n protocol
• supports Wi-Fi Direct (P2P)
• soft-AP Integrated TCP/IP protocol stack
• integrated PCB Antenna
• +19.5 dBm output power in 802.11b mode
• Power down leakage current of < 5uA
• Integrated low power 32-bit MCU
• supported Interface
  • SDIO 2.0
  • SPI
  • UART
  • STBC
  • MIMO
• A-MPDU & A-MSDU aggregation & 0.4μs guard interval
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)

ESP-01 CH340 USB TTL Converter Features:

• integrated 8 Pin socket for ESP8266 ESP-01 Module
• provides a virtual serial port over USB 2.0 port
• full speed 2.0 USB interface
• based on 340G chip
• supports operating systems as follows:
  • Linux
  • Mac OSX
  • Windows
• supports baud rates from 50 bps up to 2 Mbps
• supports CH341 driver
• rail voltage
  • 5V mode 4.5-5.5V (Jumper 3V3 to VCC Pin closed)
  • 3,3V mode 3.3-3.8V (Jumper 5V to VCC Pin closed)
• Operating current typ. 12 mA up to 30mA
• Clock-frequency typ. 12 MHz.
• Power-on reset time typ. 20 ms up to 50 ms
• USB A Connector (male)
• Transmitter baud rate error less than 0,3%
• Receiver baud rate tolerance < 2%
