CH340G Micro USB TTL DTR 3,3V 5V Level seriell Konverter

CH340G Micro USB TTL DTR 3,3V 5V Level seriell Konverter OSX Win Linux Android ESP8266 Arduino

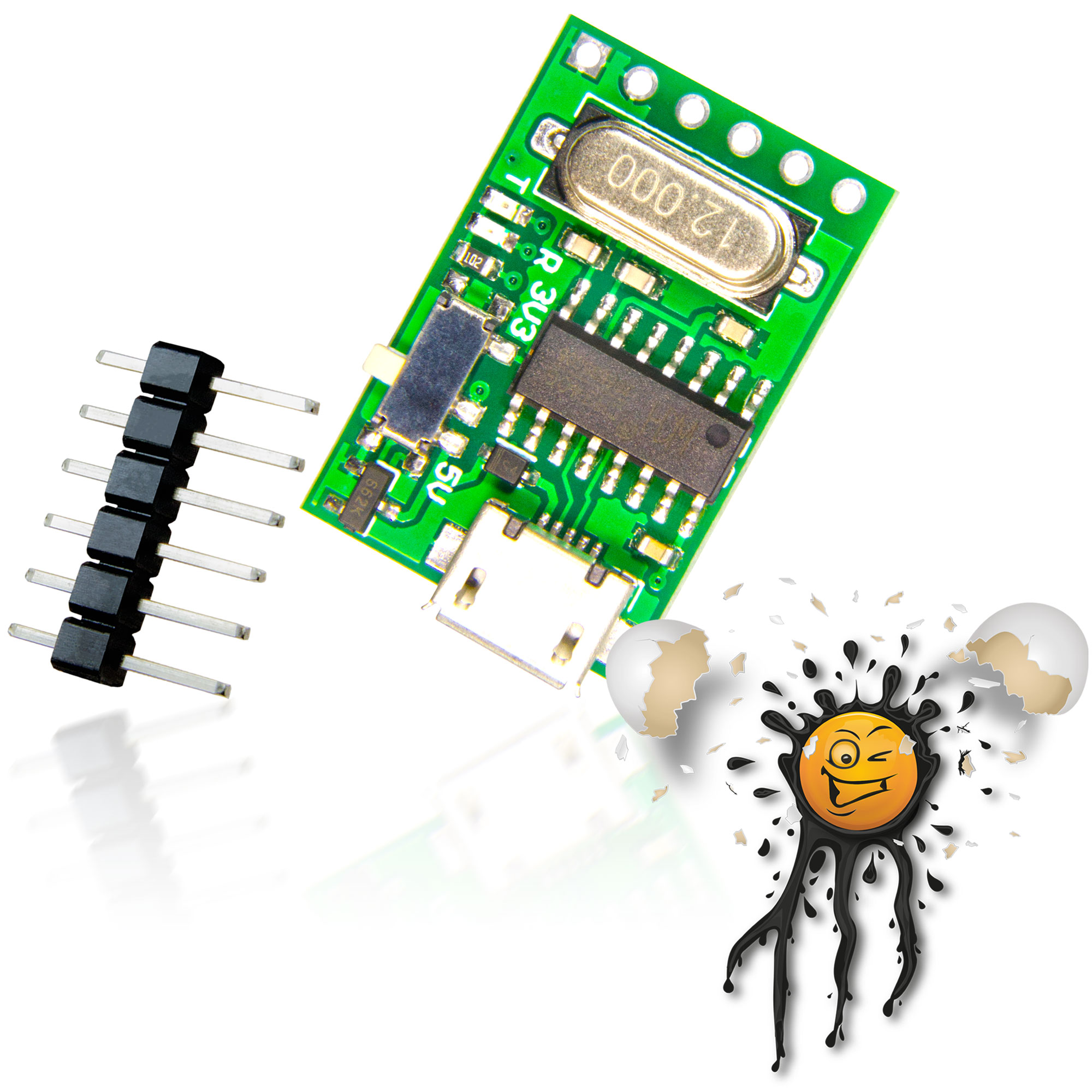

CH340G USB Micro TTL Converter with DTR and Pinheader © androegg ®

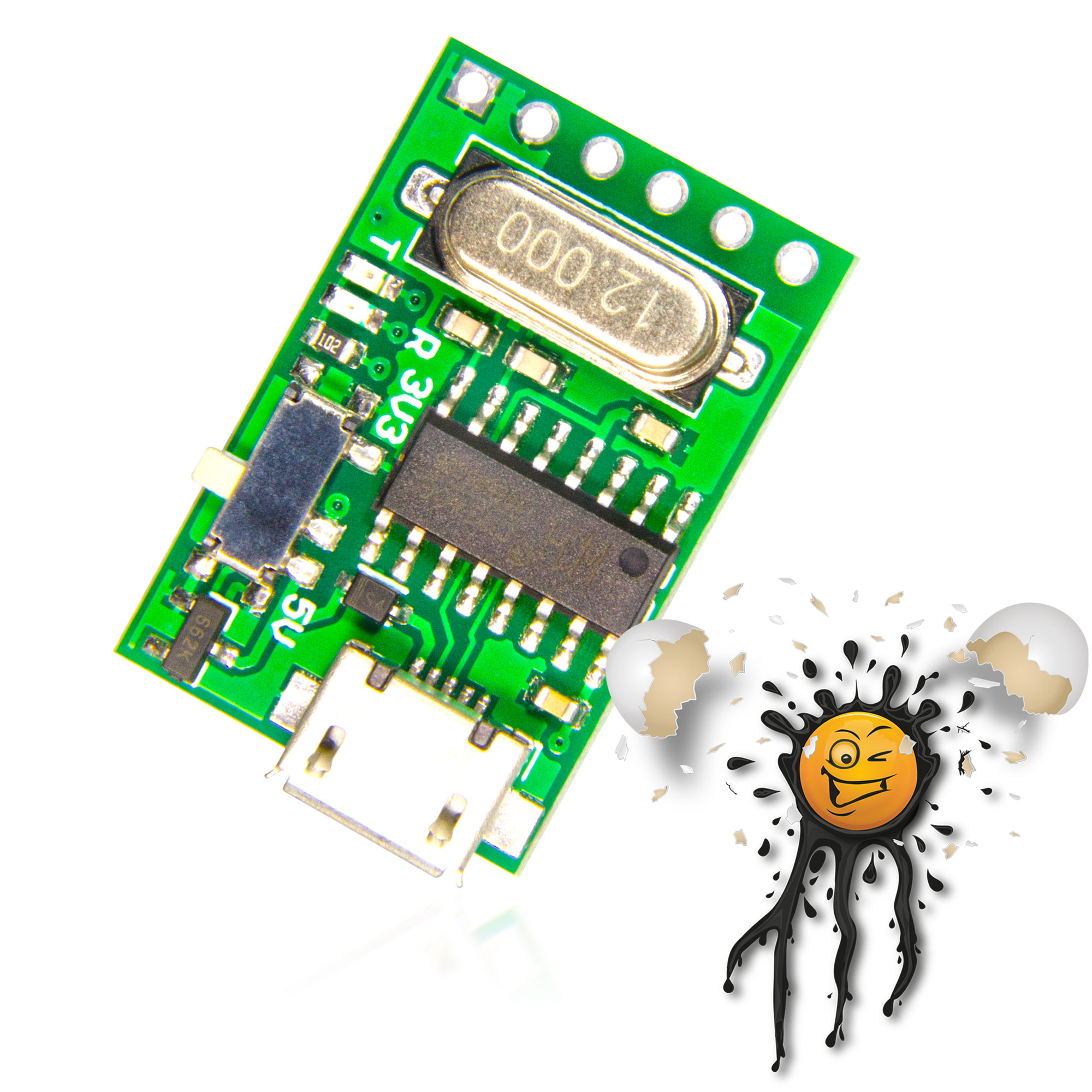

CH340G Micro USB Micro TTL Converter with 3.3V 5V Level Selector Switch © androegg ®

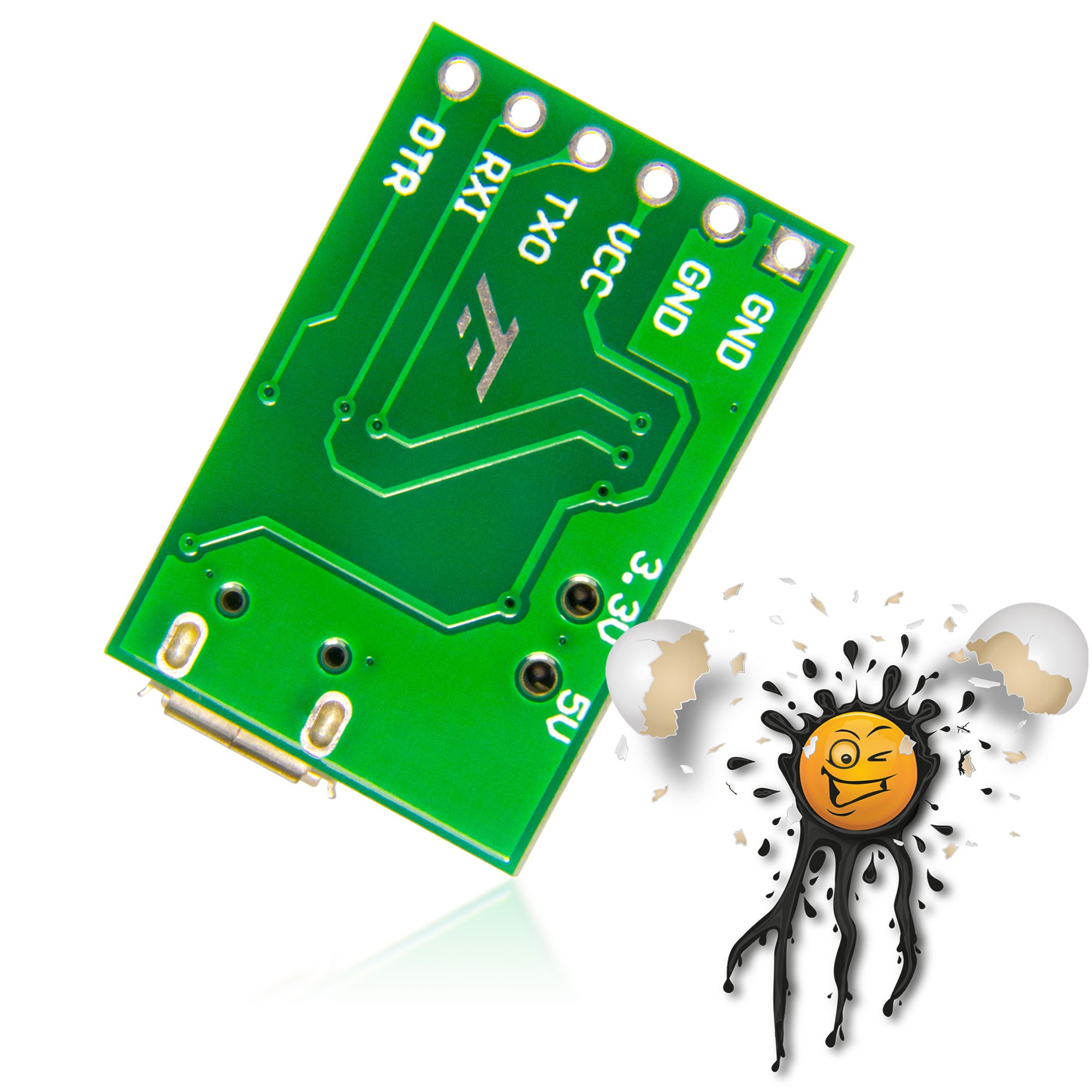

CH340G Micro USB TTL Converter 2.54mm pitch Pinout © androegg ®

Das CH340G Micro USB TTL Konverter Set beinhaltet:

•  1 Stück CH340G Micro USB TTL Konverter Board mit DTR Unterstützung und 3,3V / 5V Level Schalter
• 1 Stück Pinleiste 6-polig

Im Vergleich zum typischen CH340G USB TTL Konverter verfügt der CH340G Micro USB TTL Konverter zusätzlich über

• eine Steuerleitung zur Flusskontrolle (DTR Pin)
• Schiebeschalter zum Einstellen des seriellen Level zwischen 3,3V und 5V

Der CH340G Micro USB TTL Konverter verfügt über folgende Pin Anschlüsse:

1. GND
2. GND
3. VCC
4. TXD
5. RXD
6. DTR

sowie einem Micro USB Anschluss (Buchse).

Der CH340G Micro USB TTL Konverter unterstützt folgende Betriebssysteme

• OS X
• Windows
• Android
• Linux

Alle aktuellen Treiber als download verfügbar

Bedingt durch seine kompakte Bauform sowie dem 2,54 mm Pinratser eigent sich der CH340G USB TTL Konverter insbesondere für Arduino Anwendungen.

Das CH340G USB TTL Converter Set incl.

• 1 pcs. CH340G USB TTL Converter Board with DTR support and 3.3V / 5V Level selector switch
• 1 pcs. Pinheader 6 Pins

Compared to the typical CH340G USB TTL Converter, the CH340G Micro USB TTL Konverter

• supports also Data Terminal Ready (DTR Flow Control)
• has a level selector switch for 3.3V / 5V level

CH340G Micro USB TTL Pin Connectors

1. GND
2. GND
3. VCC
4. TXD
5. RXD
6. DTR

also a Micro USB Connector (female).

The CH340G Micro USB TTL Converter works on

• OS X
• Windows
• Android
• Linux

all driver downloads available

Based on the small form factor and the 2.54 mm Pitch, the CH340G Micro USB TTL Converter is perfect for Arduino Applications.

CH340g Micro USB TTL Converter Features:

• provides a virtual serial port over USB 2.0 port
• serial Level selector switch
  • 3.3V
  • 5V
• full speed 2.0 USB interface
• based on 340G chip
• supports DTR Data Terminal Ready
• supports operating systems as follows:
  • Linux
  • Mac OSX
  • Android
  • Windows
• supports baud rates from 50 bps up to 2 Mbps
• supports CH341 driver
• no external crystal / built-in crystal
• Power-on reset time typ. 20 ms up to 50 ms
• Operating current typ. 12 mA up to 30mA
• USB Micro Connector (female)
• Receiver baud rate tolerance < 1%
