AS608 Fingerprint biometrischer Sensor Modul

AS608 Fingerprint biometrischer Sensor Modul 3,3V seriell serial UART USB ESP8266 Arduino

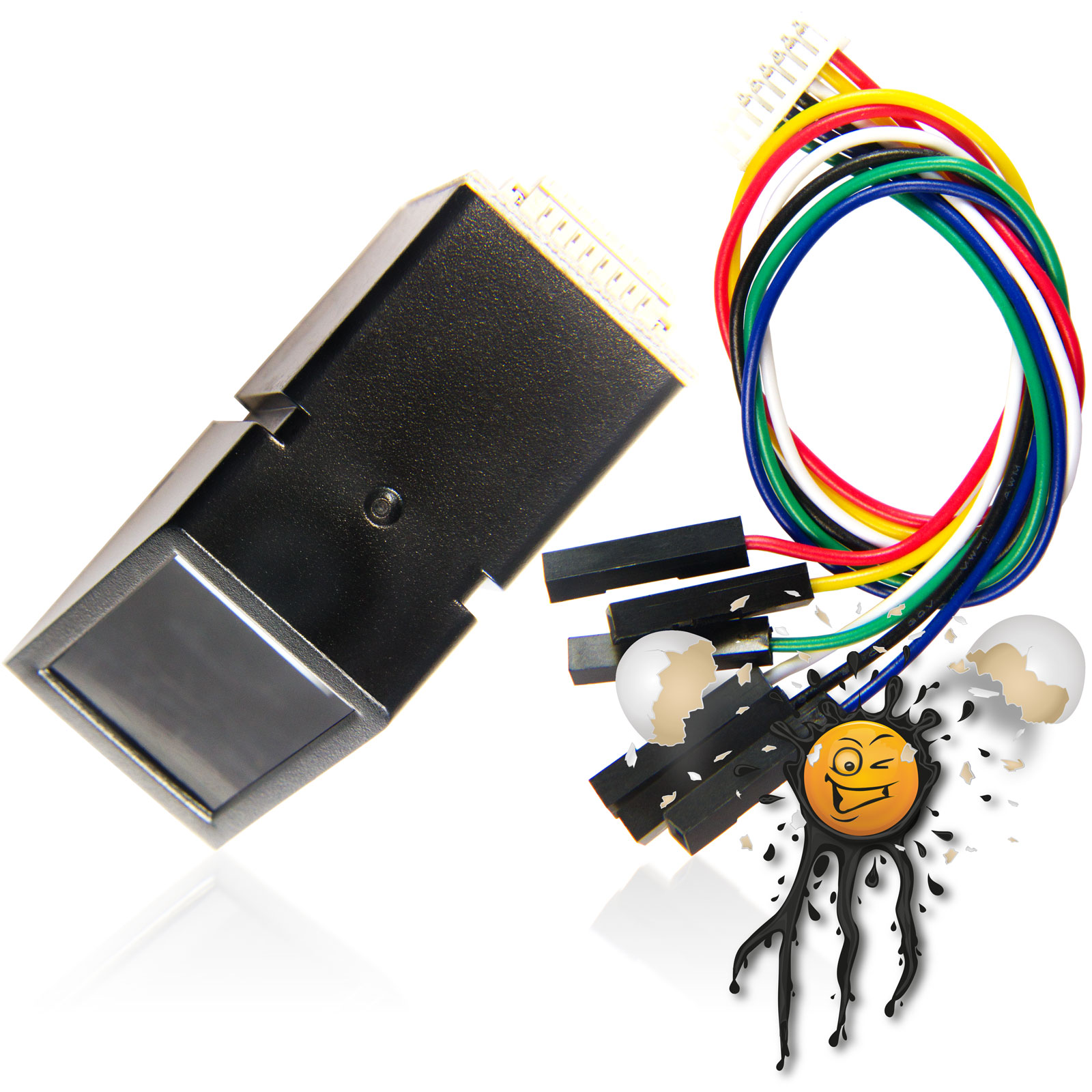

AS608 Fingerprint Module incl. 6 core wire © androegg

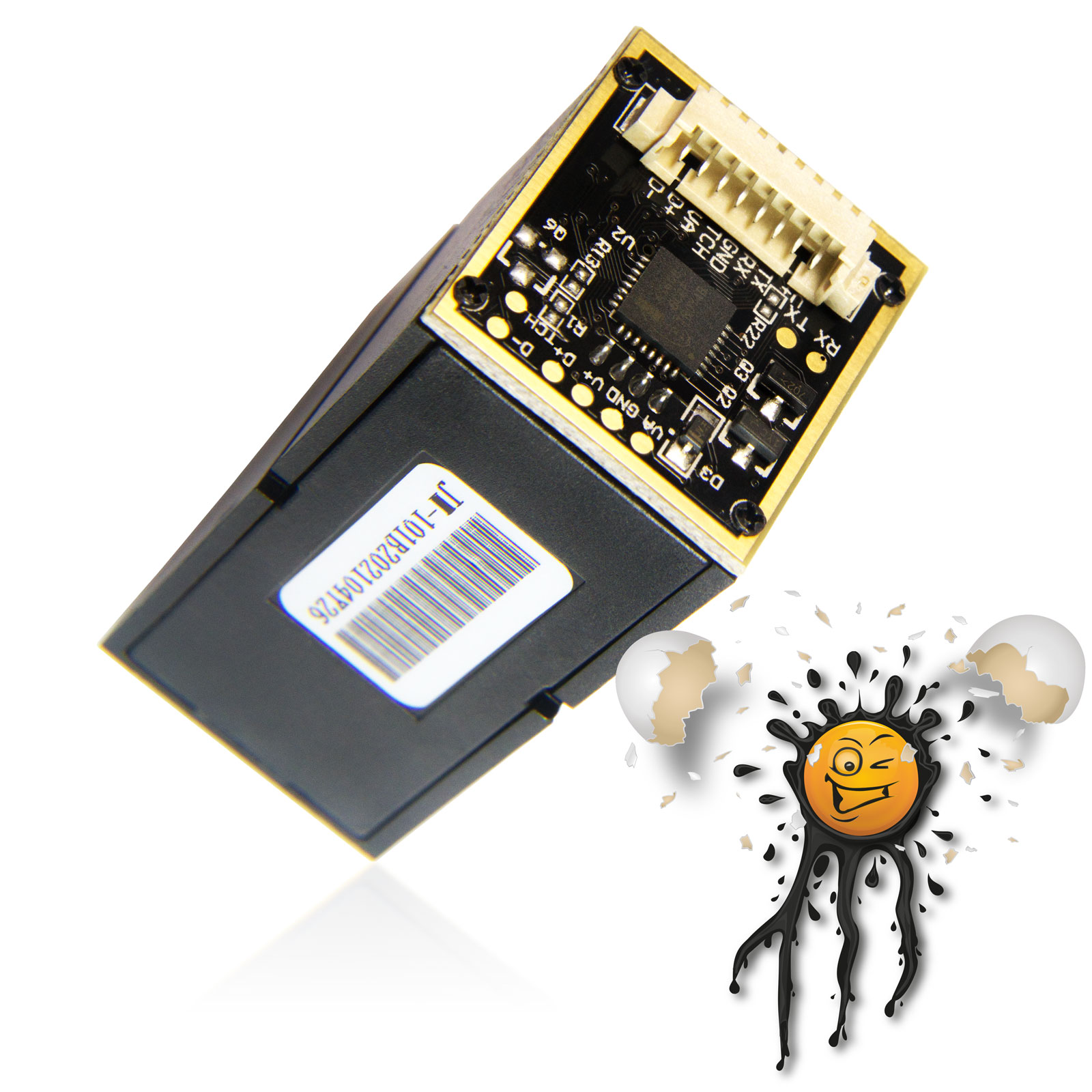

AS608 Fingerprint biometric Sensor Module © androegg

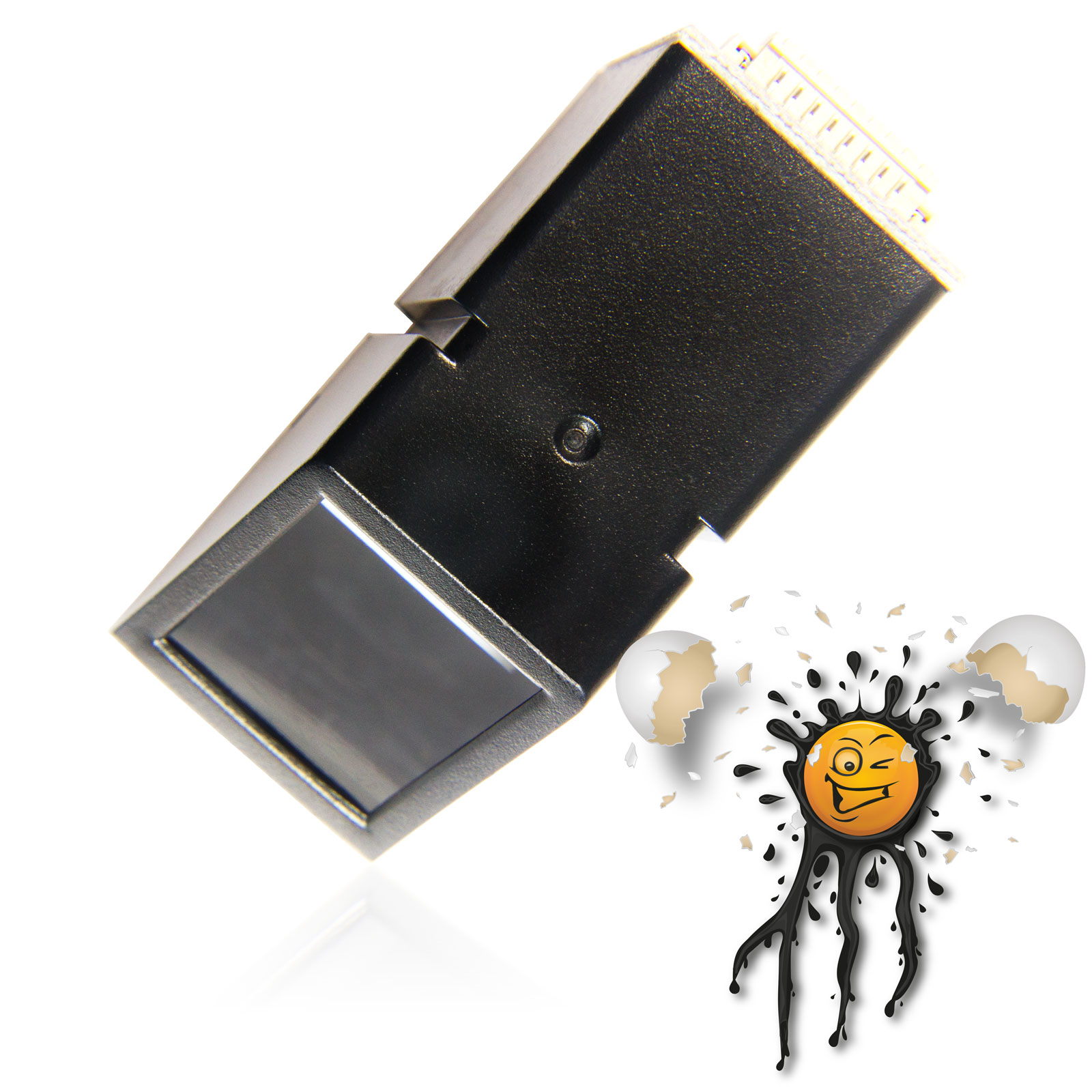

AS608 3.3V Fingerprint UART Sensor Module © androegg

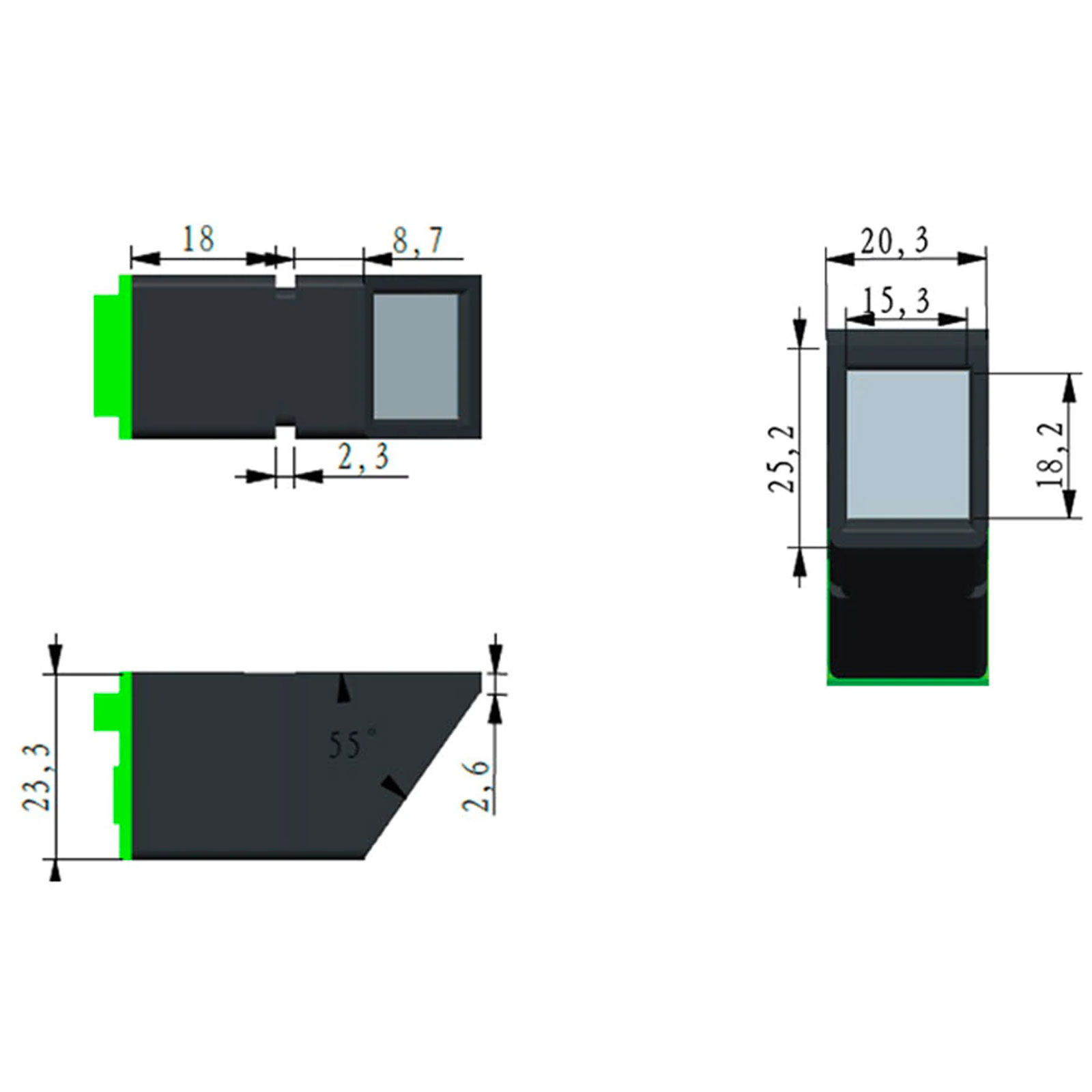

Dimesnions AS608 Fingerprint Module © androegg

• eine serielle / UART Schnittstelle
• einen integrierten Image Buffer zur Ablage von Fingerabdrücken
• 6 – poligen Anschluss (Kabel 100 mm im Lieferumfang enthalten)

1. rot VCC 3,3
2. gelb TXD
3. weiß RXD
4. schwarz GND
5. blau Berührungssignal Ausgang 3,3V+
6. grün Signal aktiv (High Level 3,3V+)
7. Pin 7 (nicht auf Kabel ausgeführt) USB+ Signal
8. Pin 8 (nicht auf Kabel ausgeführt) USB- Signal

Basierend auf dem seriellen Protokoll des AS608 Fingerprint Sensor sind eine Vielzahl von Bibliotheken für

• Arduino
• ESP8266 (beispielsweise Tasmota)
• Raspberry
• Micro:bit
• Jetson nano
• 51 Entwicklerboard
• STM32
• …

verfügbar.

Das Kernstück des AS608 bildet der integrierte ARM Cortex M Prozessor mit

• 144 MHz
• 512 KB embedded Flash
• 128 KB SRAM

AS608 Fingerabdruck Sensor

Die biometrischen Erkenung basiert auf 2 grundlegende Funktionen

1. Archivierung von (bis zu 162) Fingerabdrücken in Templates / Vorlagen. Dabei werden 2 Fingerabdrücke für ein Template abgeglichen.
2. Abgleich des aktuellen Fingerabdrucks mit den hinterlegten Templates (Fingerabdrücken)

The biometric Fingerprint Detector Module supports

• serial UART protocol
• an integrated Image (Fingerprint) Buffer
• 6 pin connector (100 mm wire incl.)

1. rot VCC 3,3V
2. yellow TXD
3. white RXD
4. black GND
5. blue Touch Signal Output +3.3V
6. green activate Touch sensing +3,3V
7. Pin 7 (not connected to wire) USB+ Signal
8. Pin 8 (not connected to wire) USB- Signal

Based on serial Protocol a wide range of Libraries the AS608 Fingerprint Module can be operated with

• Arduino
• ESP8266 (beispielsweise Tasmota)
• Raspberry
• Micro:bit
• Jetson nano
• 51 Entwicklerboard
• STM32
• …

The AS608 is based on an integrated ARM Cortex M Processor with

• 144 MHz
• 512 KB embedded Flash
• 128 KB SRAM

AS608 Fingerabdruck Sensor

The biometric Detection is based on 2 functions:

1. fingerprint registration process to archive up to 162 templates (fingerprints). When the fingerprint is registered, two fingerprints are entered for each fingerprint, and the input image is processed twice.
2. fingerprint matching process (in which fingerprint matching is divided into fingerprint comparison (1:1) and fingerprint search (1:N) two ways

AS608 Fingerprint Module Features:

• Supply power ： DC 3.3V
• Supply current ：
  Working current ： 60mA typ.
  Peak current ： 70mA Fingerprint
• image record time ： 1 second typ.
• Window area ： 15.3 X 18.2 mm
• Resolution : 500 dpi
• Matching mode ：
  Compared method (1:1)
  Searching method (1:N)
• Signature file ： 256 byte
• Template file ： 512 byte
• Storage capacity ： 162 templates
• Interface ： UART (USB only Pins）
• Communication baud rate (UART) ：9600, 19200 28800 38400, 57600 bps (57600 default)
• Working environment ：
  Temperature ： -20° C -+50° C
  Relative humidity ： 40%RH － 85%RH (No condensation)
• Dimensions (LXWXH) :
  Fingerprint sensor ： 56 x20 X 21.5mm
  Split mode ： Module ： 42 X 25 X 8.5mm (installation dimensions ： 31.5 x19 mm )
  One-in mode ： 56 X 20 X 21.5mm
