5-32V 5A XL4005 Spannungs- Voltage Buck Converter

5-32V 5A XL4005 Spannungs- Voltage Buck Converter 0.8-30V out ESP8266 Arduino

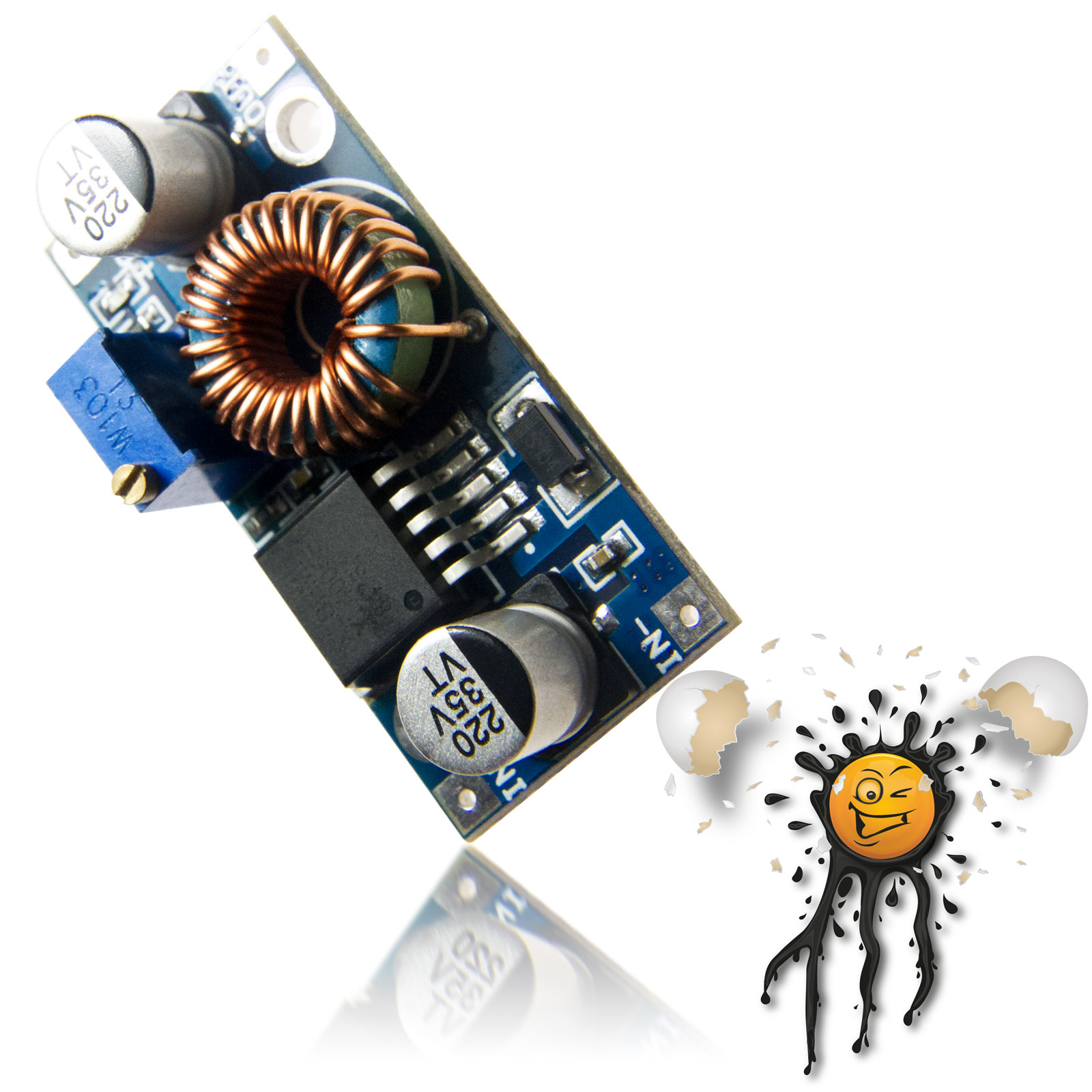

0.8V-30V 5A Voltage Buck Converter XL4005 © androegg

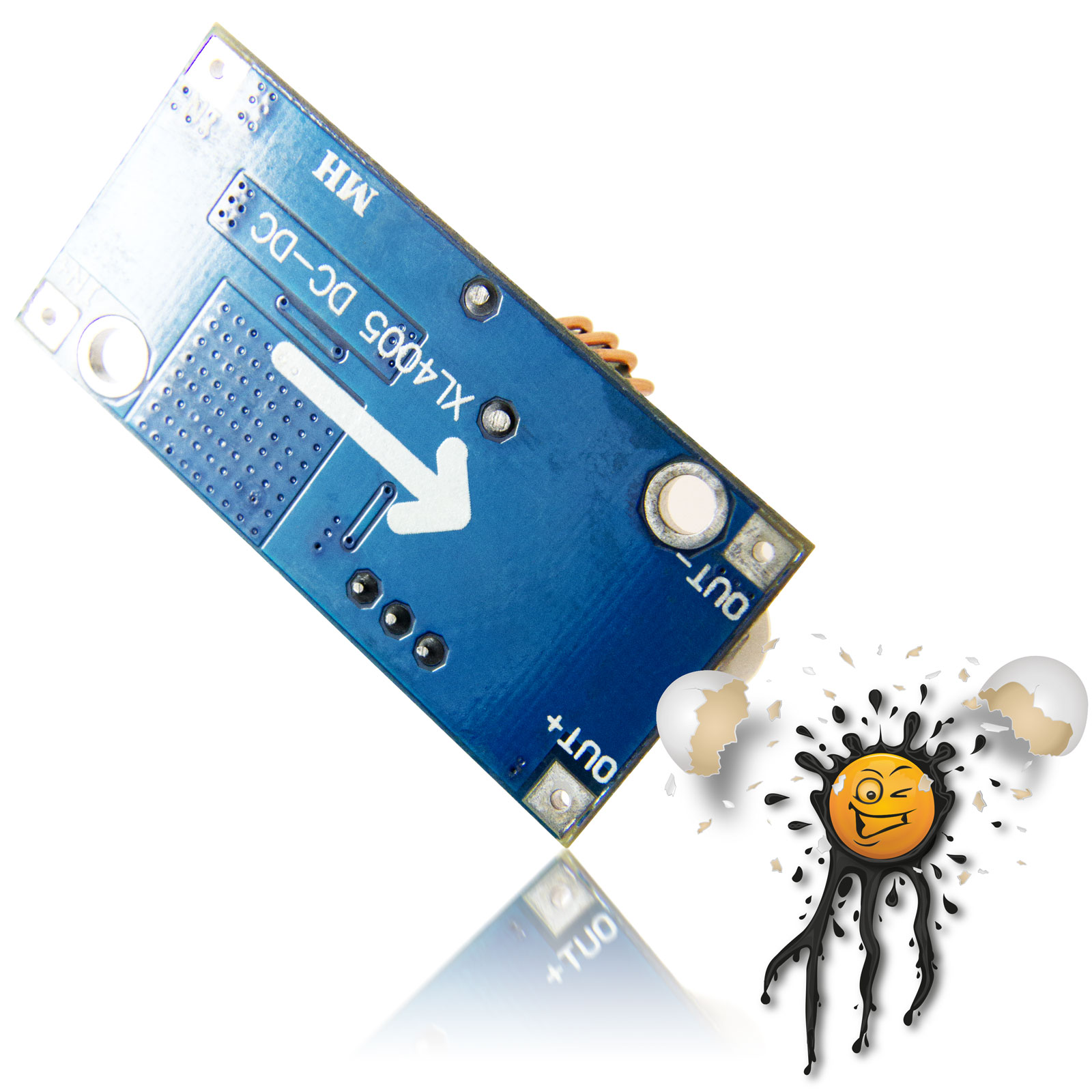

XL4005 Buck Converter © androegg

Der XL4005 Spannungskonverter basiert auf dem XL4005 von XLSEMI.

Im Vergleich zum LM2596 deckt der XL4005

• eine Ausgangsspannung von 0,8V bis 30V
• einen Ausgangsstrom von bis zu 5A

ab.

Dabei sollte die Eingangsspannung min. 1V über der Ausgangsspannung liegen. Die jeweilige Ausgangsspannung ist mittels Potentiometer einstellbar.

Spannungskonverter einstellbar

Im Vergleich zum LM2596 arbeitet der XL4005 mit doppelter Schaltfrequenz 300 und erreicht somit eine reduzierte Abweichung / Tolleranz.

The Voltage Converter is based on the XL4005 from XLSEMI.

Comparde to the LM2596 the XL4005 supports Output Voltage

• Output Voltage from 1.23V to 30V
• Output Current up to 5A

The input voltage should be a minimum of 1V higher then the output voltage. The output voltage its adjustable over a Potentiometer.

Voltage Converter adjustable

Compared to the LM2596 the XL4005 works with double switching frequency (300 Khz.) for low ripple ,excellent line and load regulation.

XL4005 step Down Converter Features:

• Wide 5V to 32V Input Voltage Range
• Output Adjustable from 0.8V to 30V
• Maximum Duty Cycle 100%
• Minimum Drop Out 0.6V
• Fixed 300KHz Switching Frequency
• 5A Constant Output Current Capability
• Internal Optimize Power MOSFET
• High efficiency
• Excellent line and load regulation
• Built in thermal shutdown function
• Built in current limit function
• Built in output short protection function
