3 Kanal Relais Modul + Netzteil 5V

3 Kanal Channel Smart STC15 MCU 5V interlock Selbstverriegelungs Relais H/L Level Signal Trigger

3 Channel Smart Interlock STC15 MCU Relais Modul incl. JST-XH wires © androegg

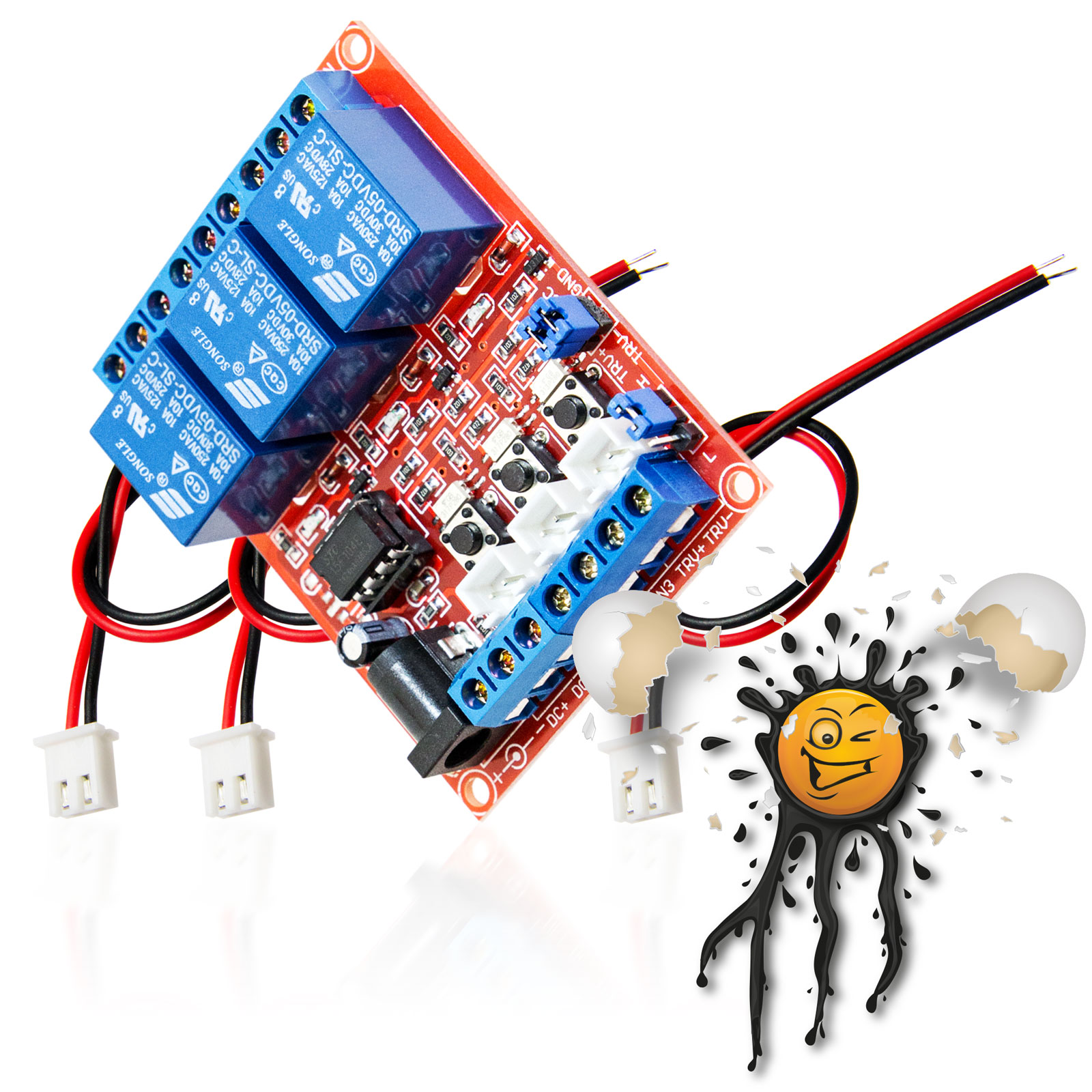

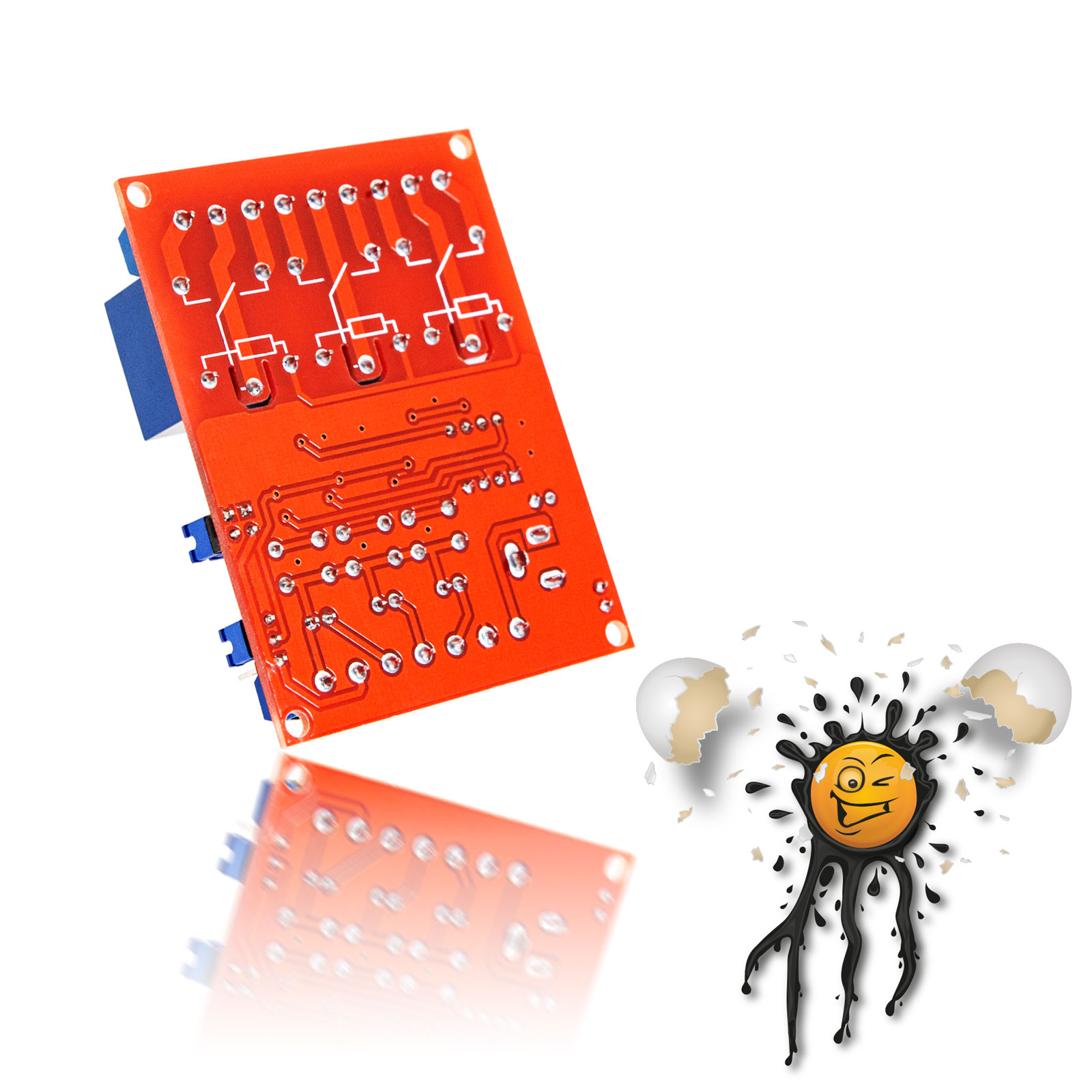

3 Kanal Smart 5V Interlock Relais Modul inkl. 3 Stück JST-XH Kabel 2-polig, Länge 30 cm.

Das 3 Kanal 5V Relais verfügt zusätzlich über einen STC15 Microcontroller und ermöglicht mittels einfacher Konfiguration die Aktivierung eines Interlock Modus. Dabei werden die 3 Relais im Wechsel geschaltet, beispielsweise Relais 1 ist aktiv, sobald Relais 2 oder Relais 3 geschaltet wird, wird Relais 1 deaktiviert.

Das 3 Kanal Smart Interlock Relais unterstützt sowohl

• High Level (5V+), Jumper 1 sitzt auf H
• Low Level (5V-), Jumper 1 sitzt auf L

als Trigger Signal

Das 3 Kanal Relais Modul verfügt über 3 Taster um alle 3 Relais direkt umzuschalten (nur im Low Level Modus, Jumper 1 muss auf Position L sitzen).

Mittels den 3 Stück JST-XH Kabel, kann die Tasterfunktion auf externe Taster / Signalgeber geführt werden.

Um den Interlock Modus zu Aktivieren als auch zu Deaktivieren muss Jumper 1 auf L gesetzt sein. Im Weiteren müssen lediglich 2 der 3 Taster gleichzeitig für mindestens 5 Sekunden lang gedrückt werden. Der jeweilig konfigurierte Modus bleibt selbst bei einem Stromausfall erhalten.

Das 3 Kanal Relais verfügt über 3 Stück 5V Relais in Kombination mit jeweils einem PC817 Optokoppler.

Die zentrale 5V Spannungsversorgung erfolgt mittels

• Schraubklemme DC+ und DC-
  oder
• Steckernetzteil mit 5,5 x 2,1mm Hohlsteckeranschluss

Das 3 Kanal Relaismodul schaltet

• Wechselspannungen bis zu

  250V / 50Hz. max. 10A
  125V / 60Hz.
  max. 10A

• Gleichspannungen bis zu
  30V max. 10A

  28V max. 10A

pro Relais

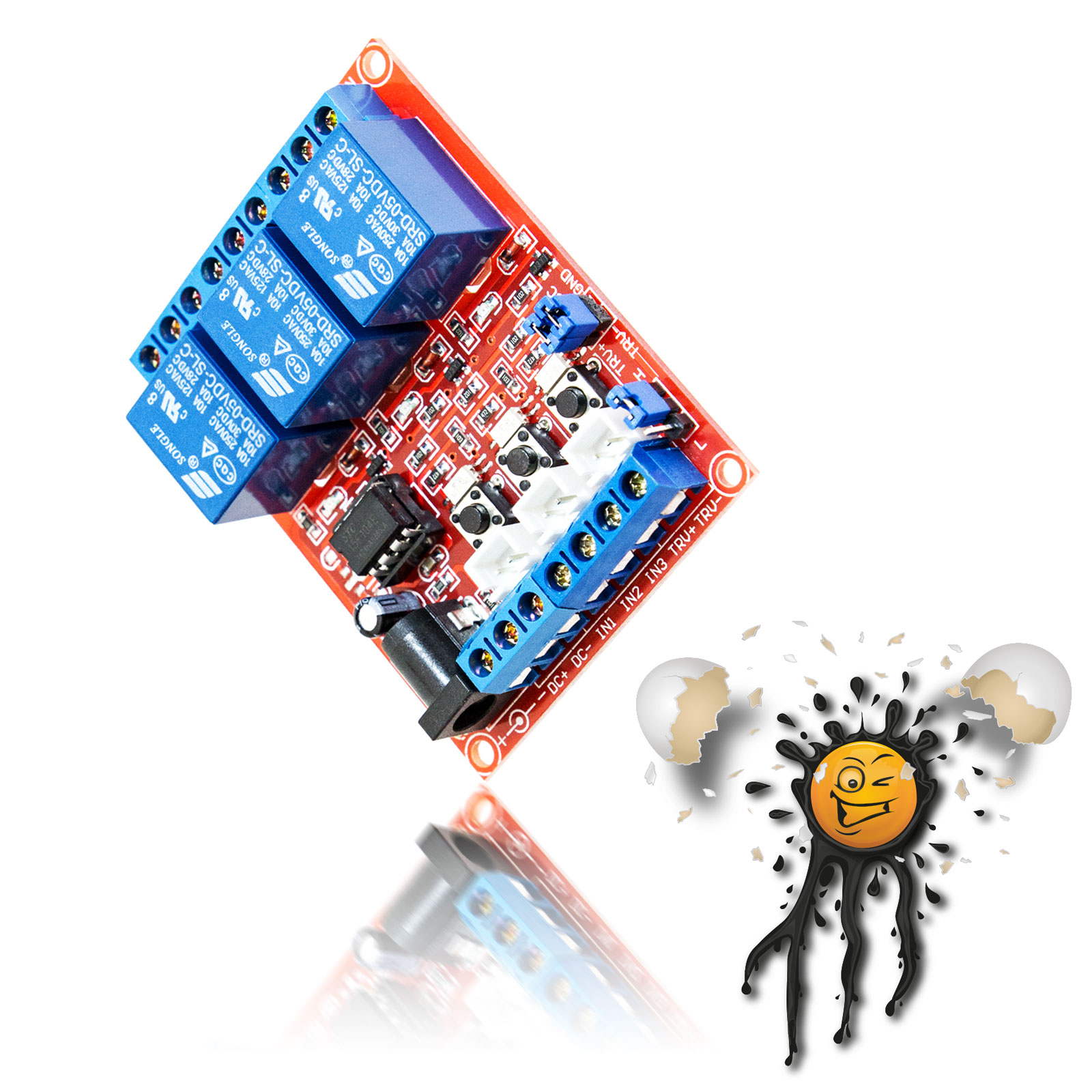

3 Kanal Smart interlock Relais Modul

Anschlüsse

•  5,5×2,1 mm Hohlstecker Anschluss zur Spannungsversorgung mittels Steckernetzteil
• DC+ / DC- Schraubklemme 5V Spannungsversorgung (alternativ zur obigen Spannungsversorgung mittels Hohlsteckeranschluss)
• IN1 5V Signaleingang Relais 1, je nach Konfiguration Jumper 1 Low oder High Level
• IN2 5V Signaleingang Relais 2, je nach Konfiguration Jumper 1 Low oder High Level
• IN3 5V Signaleingang Relais 3, je nach Konfiguration Jumper 1 Low oder High Level
• TRV+ alternative Spannungsversorgung der Spulenspannung WICHTIG, bei Verwendung Jumper TRV+ entfernen
• TRV- alternative Spannungsversorgung der Spulenspannung WICHTIG, bei Verwendung Jumper TRV- entfernen

3 Channel Smart 5V Interlock Relays incl. 3 pcs. JST-XH wire 2-pole elngth 30 cm.

The 3 Channel 5V Relais Module has a STC15 Microcontroller on Board and supports simle configuration of Interlock Mode. Example if Relays 1 active and soon as Relays 2 or Relays 3 are active, Relays 1 is changing to inactive state.

The smart 3 channel Interlock Relays Module supports

•  High Level Trigger, Jumper 1 position H
• Low Level Trigger, Jumper 1 position L

The 3 Channel Relais has 3 Buttons on Board to toogle Relays directly (only Low Level Mode, Jumper 1 in Position L).

With the 3 pcs. JST-XH wires the button function could be forwarded to external Buttons.

To enable also disable interlock mode make sure Jumper 1 is in position L then press 2 of the 3 Buttons (together) at least 5 Seconds.

The 3 Channel Relays Module has 3 5V Relays in combination with a PC817 Optocoupler.

Therefore the typical max. current (10mA) of a GPIO is sufficient to switch a Relays.

For 5V Power Supply connect

• Screw Connector DC+ and DC-
  or
• typical 5V Power Adapter with 5.5 x 2.1 mm Barrel Jack Connector

to 5V.

The 3 Channel Relays Module switches

• AC Voltage up to

  250V / 50Hz. max. 10A
  125V / 60Hz.
  max. 10A

• DC Voltage up to
  30V max. 10A

  28V max. 10A

3 Channelsmart interl0ck Relays Module

Anschlüsse

•  5,5×2,1 mm Barrel Jack Connector for 5V Power Adapter
• DC+ / DC- Screw Connector 5V power supply
• IN1 5V Signal Input Relays 1 (based on Jumper 1 Low or High Level)
• IN2 5V Signal Input Relays 1 (based on Jumper 1 Low or High Level)
• IN3 5V Signal Input Relays 3 (based on Jumper 1 Low or High Level)
• TRV+ for external Coil Voltage Supply IMPORTANT TRV+ JUMPER MUST BE REMOVED
• TRV- for external Coil Voltage Supply IMPORTANT TRV- JUMPER MUST BE REMOVED

3 Channel Smart Interlock Relay Module Features:

• VCC 5V
• Coil Voltage 5V
• Coil Sensitivity 0.36W
• CCC Rating 250 VAC/10A 30VDC/10A
• UL/CUL Rating 125VAC/10A 28VDC/10A
• Coil Resistance 70 (Ω) ±10%
• Power Consumption 0.36W each Relay
